Узнайте больше о том, как используются эти параметры в диалоговом окне "Параметры энергопотребления" при создании аналитической модели энергопотребления и как они влияют на ее точность и время обработки.
При подготовке к расчету энергопотребления можно настроить параметры в диалоговом окне "Параметры энергопотребления". Значения параметров "Разрешение аналитического пространства" и "Разрешение аналитической поверхности" содержат важную информацию, используемую в алгоритме при создании аналитической модели энергопотребления.
Чтобы открыть диалоговое окно "Параметры энергопотребления", щелкните вкладку "Расчет"
панель "Расчет энергопотребления" "Параметры энергопотребления".
Эти параметры применяются при расчете энергопотребления в любом режиме расчета: "Использовать элементы здания", "Использовать концептуальные формы" и "Использовать концептуальные формы и элементы здания".
Значения по умолчанию для параметров "Разрешение аналитического пространства" и "Разрешение аналитической поверхности" определяются для достижения оптимального соотношения точности модели энергопотребления и времени обработки для большинства моделей Revit. Однако поскольку модели Revit могут сильно отличаться по размеру, сложности и качеству, в некоторых случаях целесообразно изменять эти параметры для обеспечения большей точности модели энергопотребления и/или сокращения времени ее обработки.
Разрешение аналитического пространства
Это основной параметр, влияющий на точность и время обработки модели энергопотребления. Оно определяет минимальный зазор между элементами Revit, которые должны игнорироваться при идентификации пространств модели энергопотребления.
Для параметра "Разрешение аналитического пространства":
- Значение по умолчанию = 18 дюймов (457,2 мм)
- Минимальное значение = 6 дюймов (152,4 мм)
- Максимальное значение = 3 048 мм (10 футов)
Максимальное расстояние между элементами Revit, которое может быть проигнорировано при идентификации пространств модели энергопотребления, в 2 раза превышает значение параметра "Разрешение аналитического пространства".
Эту концепцию можно описать следующим образом:

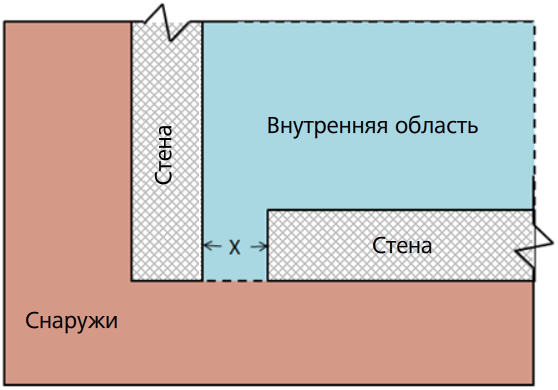

Вид в плане двух стен, ограничивающих внутреннее пространство, с зазором между ними размером X
При условии, что значение параметра "Разрешение аналитического пространства" = 18 дюймов (457,2 мм):
- Если X < 18" (457,2 мм), то зазор игнорируется и создается пространство модели энергопотребления.
- Если X > 18" (457,2 мм) и < 36" (914,4 мм), то зазор может не учитываться.
- Если X > 36" (914,4 мм), то зазор не игнорируется и пространство модели энергопотребления не создается.
Разрешение аналитической поверхности
Этот параметр определяет возможность поиска отдельных аналитических поверхностей с помощью алгоритма. Он должен быть меньше минимального размера поверхности, которую требуется включить в модель энергопотребления.
Для параметра "Разрешение аналитической поверхности":
- Значение по умолчанию = 304,8 мм (12 дюймов)
- Минимальное значение = 76,2 мм (3 дюйма)
- Максимальное значение = 3 048 мм (10 футов)
Эту концепцию можно описать следующим образом:

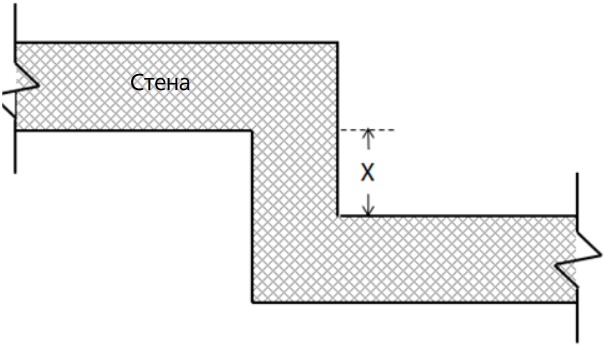

Вид в плане стены с сечением размера
При условии, что значение параметра "Разрешение аналитического пространства" = 12 дюймов (304,8 мм):
- Если X < 12" (304,8 мм), то поверхность модели энергопотребления для данного сечения стены не создается.
- Если X > 12" (304,8 мм) и < 24" (609,6 мм), то поверхности модели энергопотребления для данного сечения стены, возможно, не будут созданы.
- Если X > 24" (609,6 мм), то поверхность модели энергопотребления для данного сечения стены создается.
Соотношение точности с временем обработки
При уменьшении значений параметров "Разрешение аналитического пространства" и "Разрешение аналитической поверхности" время обработки, необходимое для создания модели энергопотребления, значительно увеличивается.
При увеличении значения этих параметров время обработки для создания модели энергопотребления значительно сокращается.
Уменьшение этих значений не обязательно приводит к увеличению точности модели энергопотребления. Например, меньшее значение параметра "Разрешение аналитического пространства" может вызвать появление небольших зазоров между элементами Revit, из-за которых могут быть пропущены некоторые области модели энергопотребления. Поэкспериментируйте с различными значениями в разных моделях, чтобы увидеть, как работают эти параметры.
