Параметры в разделе «Модель энергопотребления» в диалоговом окне «Параметры энергопотребления» используются для настройки процесса создания аналитической модели энергопотребления с использованием концептуальных форм и элементов здания как по отдельности, так и вместе.
Эти параметры не влияют на экспорт в формат gbXML на основе помещений или пространств, а также на отопительные и холодильные нагрузки в Revit MEP.
Чтобы открыть диалоговое окно «Параметры энергопотребления», щелкните вкладку «Расчет»
панель «Расчет энергопотребления»
(«Параметры энергопотребления»).
Под заголовком «Модель энергопотребления» перечислены следующие параметры:
Режим расчета
Выберите режим расчета для использования в моделировании энергопотребления.
- Использование элементов здания (По умолчанию.) Создание модели энергопотребления с использованием элементов здания в модели (стен, перекрытий, крыш, окон, помещений, пространств, и т. д.). Если модель содержит концептуальные формы, то при моделировании энергопотребления они игнорируются.
- Использование концептуальных форм . Создание модели энергопотребления с использованием в модели концептуальных форм. Для включения в расчет концептуальных форм они должны содержать формы-перекрытия. Если модель содержит элементы здания, то при моделировании энергопотребления они игнорируются.
- Использование концептуальных форм и элементов здания . Создание модели энергопотребления на основе концептуальных форм или элементов здания в модели. Для включения в расчет концептуальных форм они должны содержать формы-перекрытия.
В любом режиме расчета, если модель содержит концептуальную форму, которая не имеет форм-перекрытий, такая форма считается объектом тонирования. Практические рекомендации: расчет энергопотребления.
Разрешение аналитического пространства
Укажите размер наибольшего зазора (между двумя элементами Revit), через который аналитические пространства не будут «утекать».
Если при запуске моделирования энергопотребления отображается сообщение о том, что модель является слишком большой, увеличьте значение этого параметра и повторно запустите моделирование энергопотребления.
По умолчанию составляет 457,2 мм (18 дюймов). Минимальное значение составляет 152,4 мм (6 дюймов). Максимальное значение составляет 3 048 мм (10 футов).
Разрешение аналитической поверхности
В сочетании с параметром «Разрешение аналитического пространства» этот параметр определяет, насколько точно границы аналитических поверхностей соответствуют идеальным границам. В целом, уменьшение параметра «Разрешение аналитического пространства» приводит к получению аналитических поверхностей с более точными границами, но это также ограничивает точность моделирования аналитических поверхностей.
Если при запуске моделирования энергопотребления отображается сообщение о том, что модель является слишком большой, увеличьте значение этого параметра и повторно запустите моделирование энергопотребления.
По умолчанию составляет 304,8 мм (12 дюймов). Минимальное значение составляет 76,2 мм (3 дюйма). Максимальное значение составляет 3 048 мм (10 футов).
Смещение канала
Укажите расстояние от внешних стен для определения основной зоны.
Отопительные и холодильные нагрузки для основной зоны здания отличаются от нагрузок для периметра, так как эта зона не подвержена влиянию погодных условий или воздействию света через окна. Смещение канала обычно равно 4-5 м.
Смещение канала используется при выполнении автоматического теплового зонирования. См. раздел Автоматическое тепловое зонирование.
Разделить зоны по периметру
Выберите этот параметр, чтобы разделить периметр здания (исключая основную зону) на температурные зоны.
С помощью зон по периметру можно более точно оценить энергопотребление. Например, по вечерам в конце лета на западном фасаде может присутствовать солнечный теплоприток, в то время как на восточном его нет. С помощью зонирования по периметру можно выполнять расчет энергопотребления для этих зон по отдельности.
Зоны по периметру необходимы для выполнения автоматического теплового зонирования. См. раздел Автоматическое тепловое зонирование.
Если для параметра Режим расчета установлено значение Использовать концептуальные формы и элементы здания (рекомендуется), периметр делится на температурные зоны с использованием улучшенных алгоритмов для получения более точных результатов моделирования энергопотребления.
Если для параметра Режим расчета установлено значение Использовать концептуальные формы, периметр делится на четыре простые температурные зоны: северо-восточную, юго-восточную, северо-западную и юго-западную.

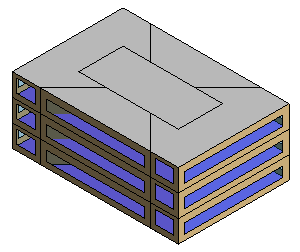

| Формы с зонами периметра | Формы со смещением канала и зонами периметра |
 |
 |
Концептуальные конструкции
Этот параметр определяет конструкции, используемые для различных типов форм поверхностей.
Целевой процент остекления
Этот параметр указывает процент внешних стен, которые являются остекленными (окнами). Это значение также называется отношением окон к стенам. Значение по умолчанию равно 40 %. Для витражей максимальное значение составляет 95 % с учетом каркаса.

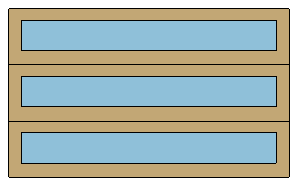

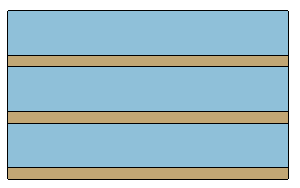

| Целевой процент остекления = 40% | Целевой процент остекления = 60% |
 |
 |
Целевая высота подоконника
Укажите расстояние от пола до низа окна. Области окон ниже целевой высоты (обычно 0,75 м) участвуют в теплообмене, но не способствуют эффективному естественному освещению.
Параметры «Целевой процент остекления» и «Целевая высота подоконника» работают совместно. Если указан более высокий целевой уровень остекления, то Revit может использовать высоту подоконника ниже указанной для выполнения первого требования.

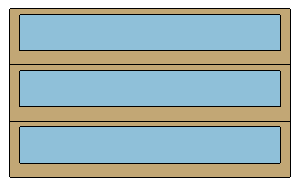

| Целевой процент остекления = 50% Целевая высота подоконника = 0,76 м. | Целевой процент остекления = 80% Целевая высота подоконника = 0,76 м. Обратите внимание на то, как понижается высота подоконника для обеспечения целевого уровня остекления в 80%. |
 |
 |
Общая высота окна напрямую влияет на глубину тонирования, необходимую для защиты окна от солнечного тепла. Для более высоких окон требуется более глубокое тонирование.
Остекление тонируется

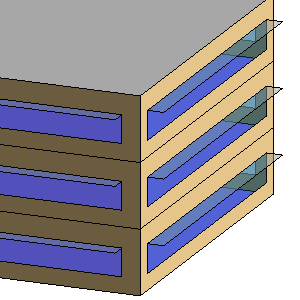

Выберите этот параметр, чтобы легкие полки затеняли окна и другое остекление при концептуальном расчете энергопотребления. Корректное затенение сокращает объем энергии, затрачиваемой на охлаждение больших пространств с незащищенным остеклением.
В концептуальной модели автоматические легкие полки являются внешними и не могут управляться отдельно от окон. При этом можно вручную создать легкие полки или другие типы затенения (например, маркиз) для концептуальной модели с помощью форм поверхностей.
Глубина тонирования
Если выбран параметр Остекление тонируется, можно использовать настройку Глубина тонирования для задания ширины легкой полки в модели.
Целевой процент световых люков
Укажите долю световых люков на крыше. Это значение также называется отношением поверхности световых люков к поверхности стен. Значение по умолчанию равно 0%.

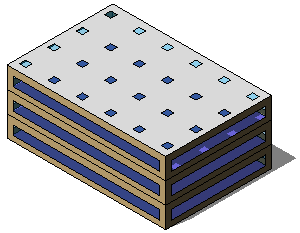

| Целевой процент световых люков = 5%. Ширина и глубина световых люков = 0,9 м. | Целевой процент световых люков = 10%. Ширина и глубина световых люков = 1,2 м. |
 |
 |
Ширина и глубина световых люков
При указании целевого процента световых люков этот параметр позволяет указать размер люков.
Введите значение для ширины и глубины световых люков. Например, введите 1,2 м для создания световых люков с шириной 1,2 м и глубиной в 1,2 м.
