Рабочий процесс: копирование/мониторинг связанных моделей

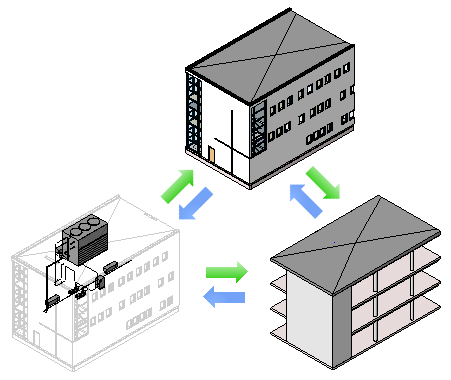

Далее описана типовая процедура координации мероприятий между архитектурной группой и группой инженеров, проектирующих одно и то же здание с использованием связанных моделей.

Использование инструмента "Копирование/Мониторинг" при работе со связанными моделями

  1. Архитектор использует приложение Revit Architecture для создания архитектурной модели следующим образом:
    1. Создание уровней и сеток в минимальном объеме. Архитектор также может добавить колонны, стены, перекрытия и другие элементы.
    2. Сохранение файла архитектурного проекта.
  2. Для создания проекта без данных инженеру следует использовать Revit MEP или Revit Structure следующим образом:
    1. Использование шаблона проекта, в котором определены требуемые виды и настройки.

      См. раздел Шаблоны проекта.

    2. Сохранение файла проекта, не содержащего данных.
  3. Инженер копирует необходимые архитектурные элементы в не содержащий данных проект с помощью следующих действий:
    1. Формирование связи архитектурной модели с проектом без данных.

      См. раздел Связывание одной модели с другой.

    2. Прикрепление связанной модели во избежание ее случайного смещения за счет выполнения следующих операций:
      • Выберите связанную модель в области рисования.
        Совет: Наведите курсор на связанную модель в области рисования. При выделении ее границы щелкните, чтобы выбрать модель.
      • Выберите вкладку "Изменить | Связанные файлы"панель "Изменение" ("Прикрепить").
    3. Копирование уровней из архитектурной модели в проект.

      См. раздел Копирование уровней для мониторинга.

    4. Копирование сеток и других элементов из архитектурной модели в проект.

      См. раздел Копирование элементов для мониторинга.

    5. (Необязательная операция.) Скрытие уровней (а также сеток и других скопированных элементов) в связанной архитектурной модели или скрытие связанной архитектурной модели.

      См. раздел Видимость связанных моделей или Скрытие связанной модели на виде.

    6. Добавление в модель необходимых несущих или механических элементов.

    Если скопированные элементы перемещают или изменяют в архитектурной модели, инженеры получают сообщение об изменениях, когда они открывают свой проект либо выполняют повторную загрузку архитектурной модели. Эти предупреждения также отображаются при выполнении просмотра координаций.

  4. В архитектурной модели архитектор выполняет мониторинг соответствующих элементов несущих конструкций и механических элементов с помощью следующих действий:
    1. Формирование связи другой модели с архитектурным проектом.

      См. раздел Связывание одной модели с другой.

    2. Прикрепление связанной модели на определенном месте.
    3. Мониторинг (без копирования) уровней, сеток и других элементов в связанной модели.

      См. раздел Мониторинг элементов в текущем проекте.

    4. Скройте связанную модель (необязательный шаг).
    5. Добавление в архитектурную модель требуемых архитектурных элементов.

    При отслеживании или изменении элементов в связанной модели архитекторы получают сообщение об изменениях, когда открывают архитектурный проект или выполняют повторную загрузку модели. Эти предупреждения также отображаются при выполнении просмотра координаций.

  5. Через регулярные интервалы времени архитекторы или инженеры выполняют следующие действия:
    • Просмотр координаций для получения сведений об изменениях отслеживаемых элементов, обмена информацией с другими участниками рабочей группы и выбора подходящей операции.
    • Проверка пересечений для выявления недопустимых пересечений между элементами текущего проекта и элементами связанной модели.
