Параметры копирования/мониторинга для стен

Перед выбором стен, которые предстоит копировать для ведения мониторинга, задайте в диалоговом окне параметров копирования/мониторинга значения следующих параметров.

См. разделы Назначение параметров для копирования/мониторинга и Копирование элементов для мониторинга.

Прим.: При копировании стен для мониторинга для позиционирования используется осевая линия стены. Если осевая линия несущей сердцевины стены отличается от общей осевой линии стены, то может потребоваться ручная настройка.

Копировать окна/двери/проемы

Задайте этот параметр, если требуется, чтобы скопированная стена содержала вставленные проемы, в том числе проемы для вставленных объектов (таких как двери и окна). Проемы, созданные в скопированных стенах, основаны на экземплярах. Их размер и положение определяются свойствами экземпляра.

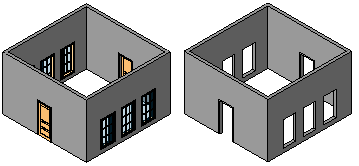

В следующем примере при копировании из Revit Architecture стен с дверями и окнами (слева) в Revit Structure сохраняются соответствующие проемы (справа).
