Создание семейства модели с областью маскировки на основе 2D-файла в формате DWG

При создании семейства модели из импортированных 2D-файлов DWG может потребоваться, чтобы после загрузки элемента в проект его фон маскировал модель и другие компоненты узлов.

1. Щелкните "Создать""Семейство".
2. В диалоговом окне "Новое семейство" выберите шаблон семейства по умолчанию (например, Plumbing Fixture wall based.rft) и нажмите "Открыть".
3. Откройте вид для импорта DWG файла.

   Если DWG файл представляет собой вид в плане, то в Диспетчере проекта следует открыть требуемый вид в плане.

4. Выберите вкладку "Вставить"панель "Импорт" ("Импорт САПР").
5. В диалоговом окне "Импорт САПР" перейдите к файлу DWG.

   Если файл требуется отобразить только на текущем виде в плане, в группе параметров "Импорт или связь" нужно установить флажок "На текущий вид". Также, если нет уверенности в исходных координатах файла DWG, выберите для параметра "Размещение" значение "Вручную - Центр".

6. Нажмите "Открыть".
7. Щелчком в области рисования разместите символ импорта.
8. Переместите символ в требуемую позицию и зафиксируйте его на нужной опорной плоскости.
9. Выберите вкладку "Аннотации"панель "Узел"("Область маскировки").
10. Постройте область маскировки.
    Прим.: Если требуется назначить область маскировки 2D элементу семейства модели, состоящего только из таких элементов, в качестве оси Z следует построить невидимую линию. Эта линия должна располагаться над уровнем и иметь минимальную длину (например, 30 мм), с тем чтобы область маскировки не скрывала другие элементы на виде.
11. Если требуется, создайте дополнительные 2D видовые представления (например, передний или боковой фасад), а также области маскировки.
12. По завершении операции нажмите на панели быстрого доступа для сохранения семейства.
13. Если требуется загрузить семейство в проект, перейдите на вкладку "Создание"панель "Редактор семейств"("Загрузить в проект").

    Если открыт только один проект, семейство загружается в открытый проект. Если открыты два проекта и более, открывается диалоговое окно, в котором предлагается выбрать один или несколько проектов для загрузки семейства.

При загрузке семейства в проект и размещении его в области рисования оно отображается на ортогональных видах.

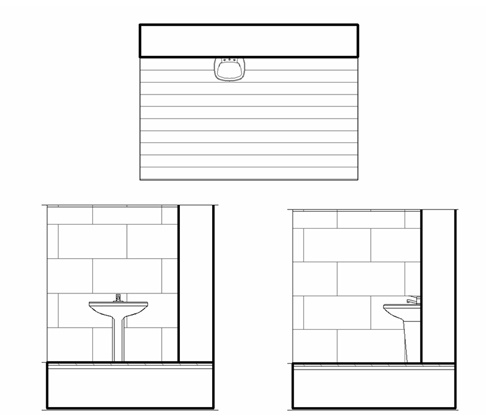

Пример
