Спецификации

Отображение списков любого типа элемента в проекте.

Спецификация — это таблица, в которой содержатся данные, извлеченные из свойств элементов проекта. Таблица спецификации может содержать список всех экземпляров выбранного типа элементов, либо несколько экземпляров могут быть помещены в одну строку на основе заданных критериев группирования.

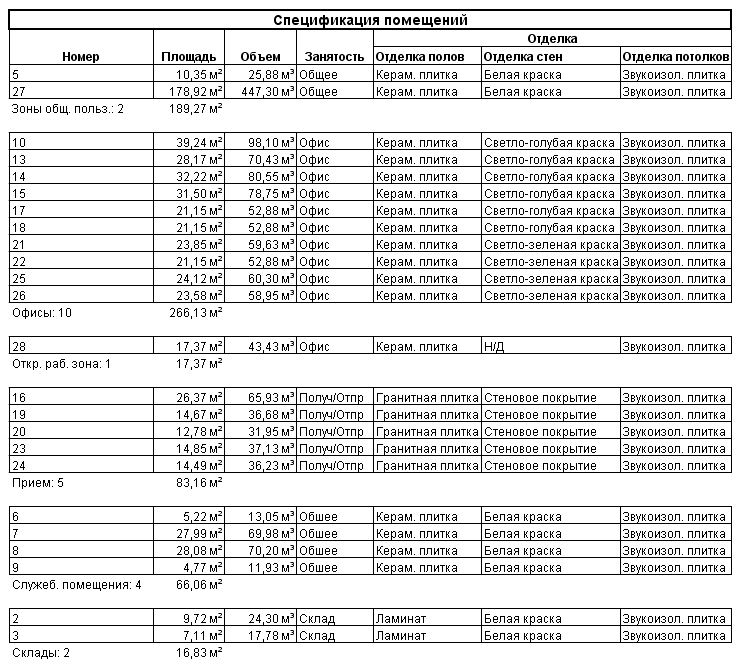

Пример

Создавать спецификации можно в любой момент, по мере необходимости. Если в проект вносятся изменения, затрагивающие данные в спецификации, спецификация автоматически обновляется. Спецификации можно добавлять на чертежные листы.

Существует возможность экспорта спецификации в другие приложения, способные работать с электронными таблицами.

Обновление спецификаций

Все спецификации автоматически обновляются при внесении изменений в проект. Например, при перемещении стены значение площади в спецификации помещений обновляется соответствующим образом.

При изменении свойств компонентов здания в проекте соответствующая спецификация обновляется автоматически.

Например, можно выбрать в проекте дверь и изменить для нее свойство изготовителя. Это изменение отразится в спецификации дверей.

Типы спецификаций

Можно создавать следующие типы спецификаций:

• Ведомости/Спецификации
• Ключевые спецификации
• Ведомости материалов
• Спецификации с аннотациями (или ведомости примечаний)
• Ведомости изменений
• Списки видов
• Ведомости чертежей
• Принципиальная схема щита/панели
• Графические спецификации колонн

Форматирование спецификаций

Внешний вид спецификации можно изменять. Моделирующие образцы можно выбирать и изменять следующим образом:

• задавать тип отображаемых свойств и порядок их отображения
• Создавать строки итоговых значений
• Создавать свои собственные пользовательские свойства, которые можно затем включить в спецификацию.
• Указывать стадии в спецификации
• Задавать условия применения цвета фона к ячейкам в спецификации для проверки соблюдения параметров проекта.

Советы по работе со спецификациями

• На видах спецификаций можно пользоваться прокруткой с помощью колесика мыши. Для вертикальной прокрутки нужно повернуть колесико. Для горизонтальной прокрутки нужно поворачивать колесико, удерживая нажатой клавишу Shift .
• С вида спецификации можно выбрать элемент, находящийся на другом виде (не спецификации). Наиболее удобно работать с этой функцией, если окна расположены мозаикой. (Чтобы разместить окна мозаикой, перейдите на вкладку "Вид"панель "Окна""Мозаика".) Чтобы просмотреть элемент на другом виде, щелкните в ячейке элемента в спецификации и перейдите на вкладку "Изменение Ведомостей/Спецификаций"панель "Спецификация""Выделить в модели". Откроется диалоговое окно "Показ элементов на виде". При нажатии кнопки "Показать" в этом диалоговом окне открываются другие виды, содержащие выбранный элемент.
