Редактирование области подрезки

Используйте области подрезки, чтобы скрыть части модели на виде.

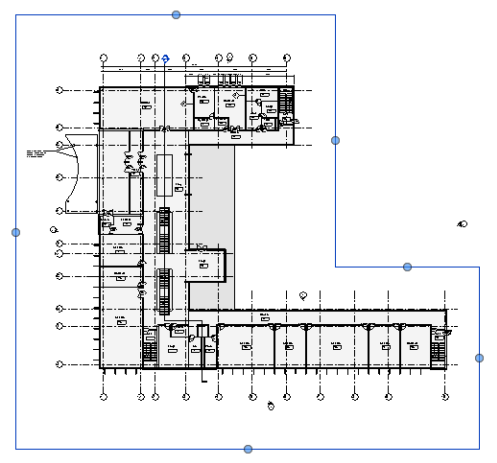

Области подрезки могут быть прямоугольной или непрямоугольной формы.

1. В виде плана, фасада или разреза выберите область подрезки и перейдите на вкладку «Редактировать изменения | <тип вида>» панель «Режим» «Редактировать подрезку».



2. Внесите в область обрезки необходимые изменения с помощью инструментов на панелях «Изменить» и «Рисование». Измените существующие линии или удалите линии для получения эскиза необходимой формы.
   Прим.: Если область подрезки имеет непрямоугольную форму, то полученный файл PDF может получиться большего размера. См. раздел Поиск и устранение неисправностей: печать видов и листов для получения дополнительных сведений.
3. По завершении изменений выберите «Выход из режима редактирования».

Прим.: Если требуется восстановить отредактированную подрезку до прямоугольной формы, выберите ее и нажмите кнопку «Редактировать изменения | <тип вида>» панель «Режим» «Восстановить подрезку».
