Определение эскизных линий

Чтобы применить эскизные линии к текущему виду, определите параметры в диалоговом окне "Параметры отображения графики".

Прим.: Чтобы применить эскизные линии к нескольким видам одного типа, создайте и используйте шаблона вида, в котором определены параметры эскизных линий.

1. Откройте вид.
2. Выберите на панели управления видами элемент "Визуальный стиль""Параметры отображения графики".
3. В разделе "Эскизные линии" выберите "Включить эскизные линии".
4. Для параметра Дрожание переместите ползунок или введите значение от 0 до 10, чтобы указать степень изменчивости эскизных линий.

   Значение 0 означает прямую линию без применения стиля рисования от руки. Значение 10 приводит к созданию для каждой линии модели нескольких эскизных линий с высокой степенью волнистости.

   В следующих примерах для параметра "Продолжение" установлено значение 5, при этом значение параметра "Дрожание" изменяется.

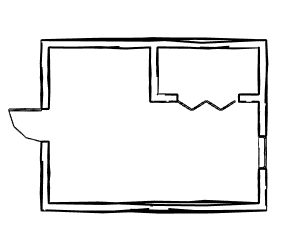

   Дрожание = 0

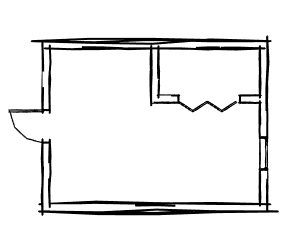

   Дрожание = 5

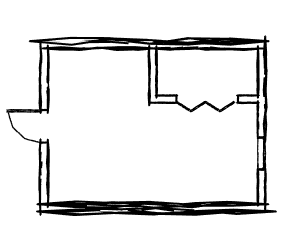

   Дрожание = 10

5. Для выбора значения параметра Продолжение переместите ползунок или введите значение от 0 до 10, чтобы указать, насколько конечные точки линий модели выходят за пересечения.

   Значение 0 означает, что линии должны заканчиваться в точке пересечения. Значение 10 означает, что линии будут заметно выступать за точку пересечения.

   В следующих примерах для параметра "Дрожание" установлено значение 5, при этом значение параметра "Продолжение" изменяется.

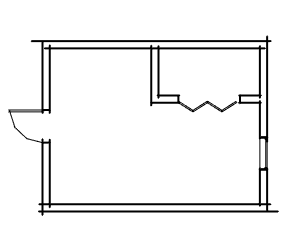

   Продолжение = 0



   Продолжение = 5

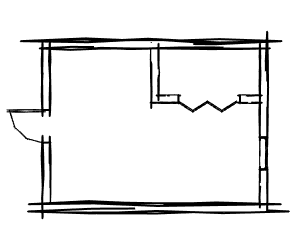

   Продолжение = 10

6. (Необязательная операция). Для улучшения внешнего вида линий на виде в списке "Отображение модели" выберите параметр Применить сглаживание линий. Если этот параметр отключен, см. инструкции в разделе Применить сглаживание линий.
   Прим.: Для повышения производительности при включении функции сглаживания включите аппаратное ускорение на вкладке "Графика" в диалоговом окне "Параметры".
7. Нажмите кнопку "Применить", чтобы просмотреть результат без выхода из диалогового окна, или кнопку "OK", чтобы подтвердить параметры и закрыть диалоговое окно.

При необходимости щелкните "Сохранить как шаблон вида", чтобы сохранить эти параметры в шаблоне, который можно применять к другим видам.
