绘制衣服的图案

衣服大多是由平面织物碎片缝制而成。通常会用纸将图案打印出来，以确保将布料裁剪得与图案相符。Garment 生成器修改器基于以下工作模型：它使用通过 3ds Max 样条线绘制的轮廓来构造服装。

设置场景：

单击（打开文件），导航到 \scenes\effects\cloth 文件夹，然后打开 fashion_model_start.max 。
注：如果对话框询问您是否要使用场景的 Gamma 和 LUT 设置，请接受场景 Gamma 设置，然后单击“确定”。如果对话框询问是否要使用场景的单位，请接受场景单位，然后单击“确定”。

此场景中有一名仅穿鞋子而未穿衣服的模特。

此场景已经过动画设置：在第 0 帧至第 12 帧中，模特以参考姿势站立，但是从第 13 帧开始，模特会像在时装秀 T 型舞台上一样款款而行。

绘制套头衫的轮廓

模特上身穿一件带领套头衫。套头衫含有简单的直线线段图案。

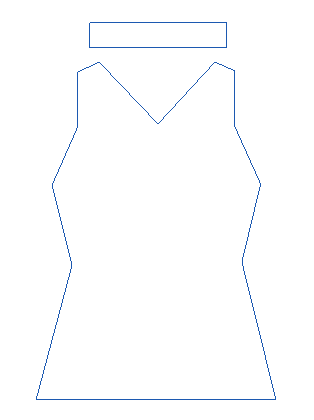

套头衫正面的图案

注：如果您打算使用 Garment 生成器修改器的“面板位置”控件，必须在“顶”视口中创建图案。本教程不会使用这些控件，因此，您可以在“前”视口中更直观地创建图案。

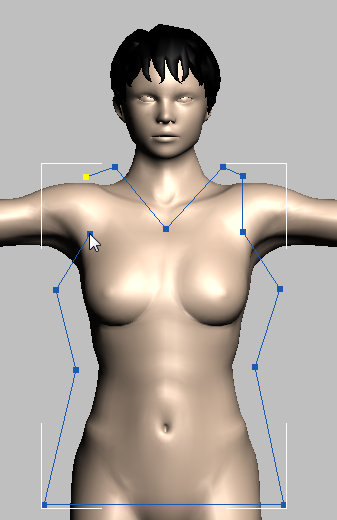

绘制套头衫的轮廓：

在 “创建”面板上，单击（图形）以将其激活，然后在“对象类型”卷展栏上，单击以激活“线”。
在“创建方法”卷展栏上，确保将“初始类型”设置为“角点”，并将“拖动类型”也设置为“角点”。

在为 Garment 生成器创建图案时，最好使用“角点”顶点。稍后，修改器会提供衣服所需的平滑效果。
从肩缝的顶部开始绘制，然后绘制领口。

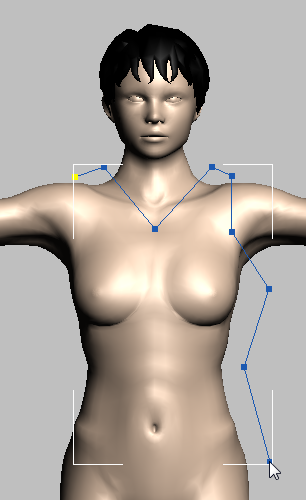

接着，大致按照体形轮廓沿模特侧面继续往下绘制，并使胸部略微向外扩张。将轮廓延伸至模特臀部位置。

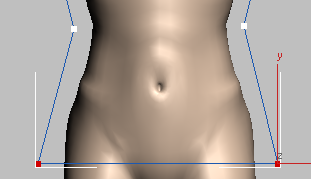

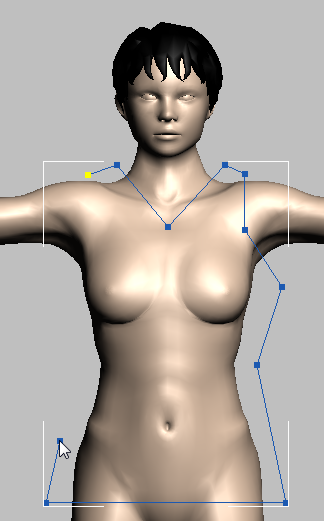

在按住 Shift 键的同时将鼠标指针拖至模特臀部的另一侧。这样可确保样条线分段是水平的。
继续向上绘制模特的右侧，使顶点尽可能保持对称。

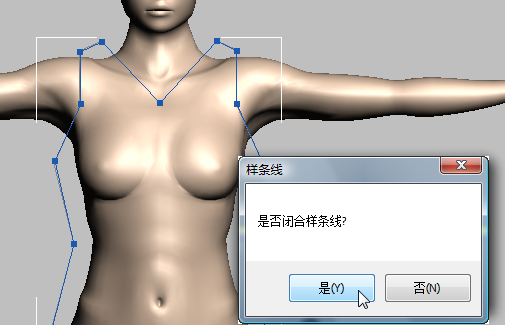

单击第一个顶点，完成轮廓的最后一个分段，在 3ds Max 提示您关闭样条线时，单击“是”。
此时，如果您要调整顶点，请转至 “修改”面板，启用（顶点）以转至“顶点”子对象层级，然后移动顶点，直至出现令您满意的对称图案。

提示：如果在视口中查看绘制的样条线非常费力，请单击该样条线的色样，并选择更便于查看的颜色。执行此操作时，您可能需要禁用“分配随机颜色”：这样，您可以更好地控制对象颜色。

绘制衣领的轮廓：

在 “创建”面板上，激活（图形）（如果尚未处于活动状态），然后激活“矩形”。

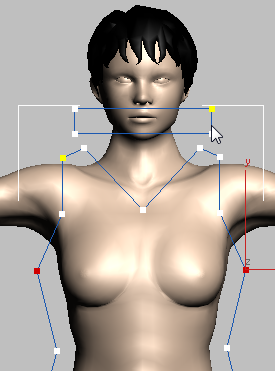

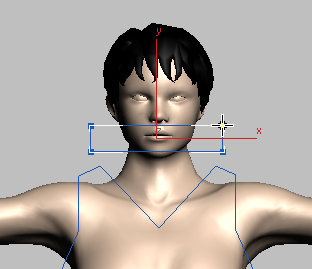

在视口中，绘制一个将用作衣领图案的矩形。矩形应位于领口上方，并位于模特嘴巴之前。
右键单击衣领，在四元菜单的“变换”（右下方）区域中，选择“转换为”“转换为可编辑样条线”。
转至 “修改”面板，并启用（顶点）以转至“顶点”子对象层级。
拖出一个框以选中衣领轮廓中的所有顶点。
默认情况下，3ds Max 会创建一个带有“Bezier 角点”顶点的矩形。
右键单击以显示四元菜单，然后在四元菜单的“工具 1”（左上方）区域中选择“角点”。
这会将顶点转换为与套头衫图案主体部分中的顶点相似的“角点”顶点。
在修改器堆栈中，单击“可编辑样条线”以退出“顶点”子对象层级。

将衣领附加到主要图案：

单击以选择套头衫图案的主要样条线 Line01。
在 “修改”面板 “几何体”卷展栏上，单击以启用“附加”，然后单击衣领轮廓 Rectangle01。
再次单击“附加”以将其禁用。
将图案图形的名称更改为 Pullover Pattern

断开接缝顶点：

Garment 生成器修改器依据图案轮廓中的断点来识别接缝：一对断开的重合顶点指示接缝末端，而未断开的顶点是连续接缝的一部分。因此，在应用 Garment 生成器之前，必须有选择地断开顶点。

在 “修改”面板上，激活（顶点）。
拖出一个框以选中衣领轮廓中的所有顶点。
在“几何体”卷展栏上，单击“断开”。

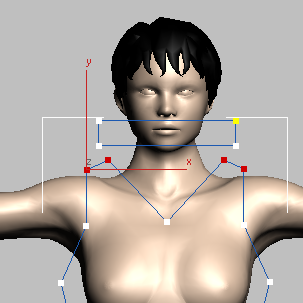

再次拖出一个框以选中肩带顶部的顶点，但不要选中领口中点或袖孔中点。
再次单击“断开”。
拖出一个框以选中袖孔底部的顶点，但不要选中腰身部分的顶点。
单击“断开”。
最后，拖出一个框以选中图案底部的臀部顶点。
最后一次为套头衫图案单击“断开”。

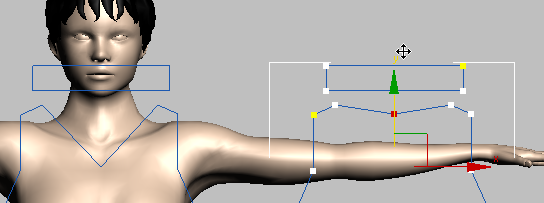

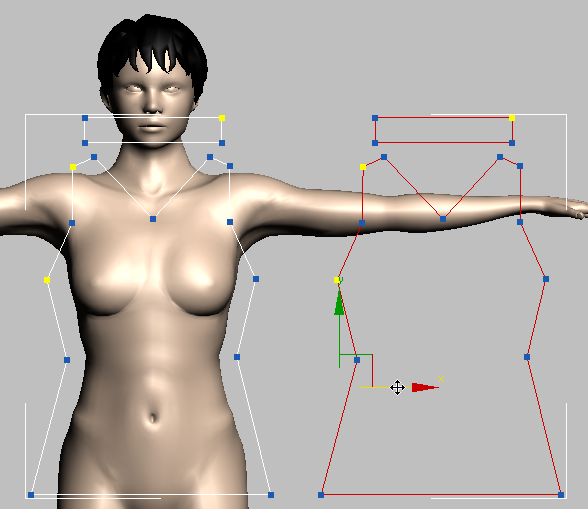

复制套头衫轮廓以创建后面板：

单击（样条线）以转至“样条线”子对象层级，然后拖动以选中整个图案。
激活（选择并移动），然后在按住 Shift 键的同时将套头衫图案移至右侧，以克隆原始样条线。

调整后面板的领口：

在 “修改”面板上，启用（顶点）以转至“顶点”子对象层级，然后垂直移动后面板领口的中间顶点，使套头衫背面的领口开得不像正面领口那样低。
在修改器堆栈中，单击“线”项以退出“顶点”子对象层级。

现在，图案已准备就绪，您可以对它应用 Garment 生成器。执行此操作之前，您要为裙子创建一个类似图案。

保存工作：

将场景另存为 fashion_pullover_pattern.max。

绘制裙子的轮廓

裙子的图案也非常简单，但它包含用于控制褶皱位置的线。

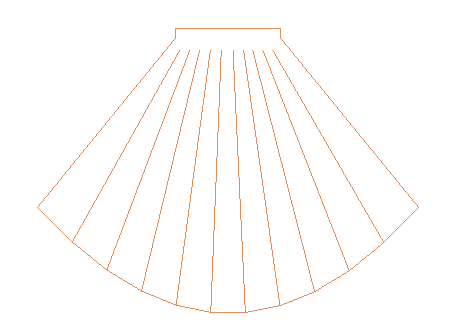

裙子的图案

绘制裙子的轮廓：

略微缩小视口，以便可以查看模特体形的更多部分。
在 “创建”面板上，激活（图形）（如果尚未处于活动状态），然后单击以激活“矩形”。
绘制一个矩形，以此开始绘制裙子轮廓。裙子应从模特肚脐上方的腰部开始，并在模特膝盖处结束。
将矩形的名称更改为 Skirt Pattern。
右键单击，并在四元菜单的“变换”（右下方）区域中，选择“转换为”“转换为可编辑样条线”。
转至 “修改”面板，并激活（分段）。
选中矩形的两条垂直边。
在“几何体”卷展栏上，向下滚动以找到“拆分”按钮，然后单击“拆分”向侧面分段添加顶点。
激活（顶点）。拖出一个框以选中裙子中的所有顶点，然后右键单击，并从四元菜单的“工具 1”（左上方）区域中，选择“角点”。
拖出一个框以选中裙子图案侧面新的中间顶点。

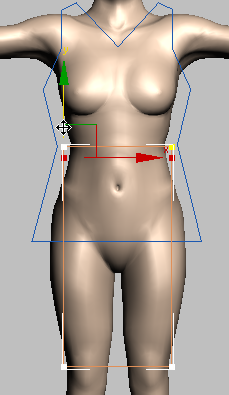

垂直移动顶点，使其恰好位于矩形顶部顶点的下方。这些顶点应构成裙子的腰带。

将底边更改为圆形下摆：

在主工具栏中，激活（选择并非均匀缩放），然后从“轴点”弹出窗口中，选择（使用选择中心）。
仍在 “顶点”子对象层级中选择裙子图案的两个较低的顶点。这两个顶点用于定义底边。

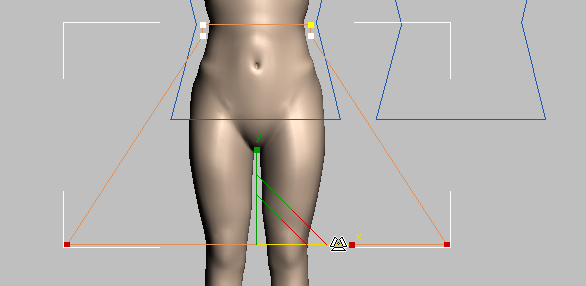

沿 X 轴向外拖动顶点，以使裙子向外展开。
右键单击，然后从四元菜单的“工具 1”（左上方）区域中选择“Bezier 角点”。
这是一种临时测量方法，使您可以设计下摆。

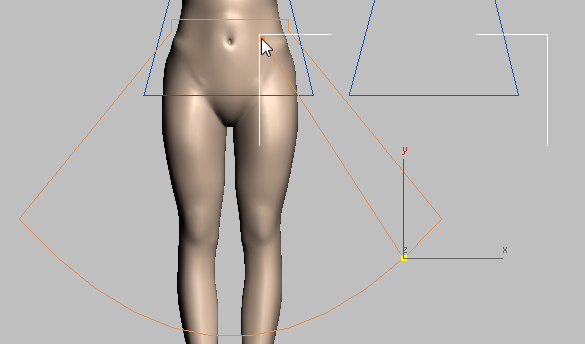

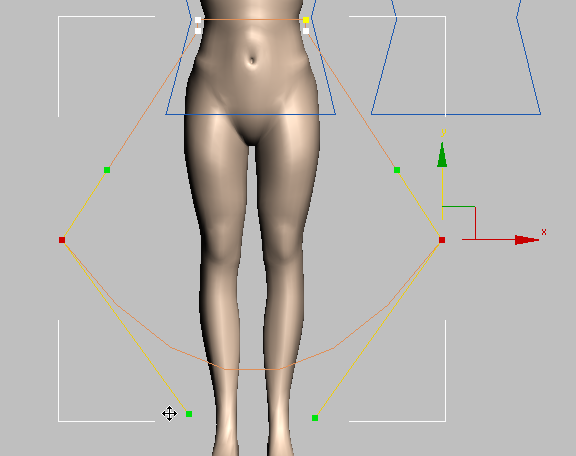

沿底边向下移动较低的切线控制柄，以便为裙子创建圆形下摆。
激活（分段），然后单击选中底边。

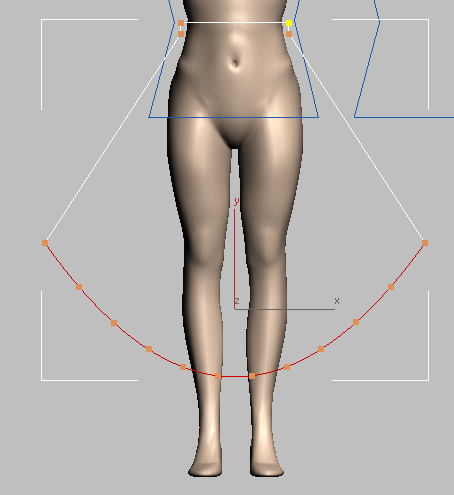

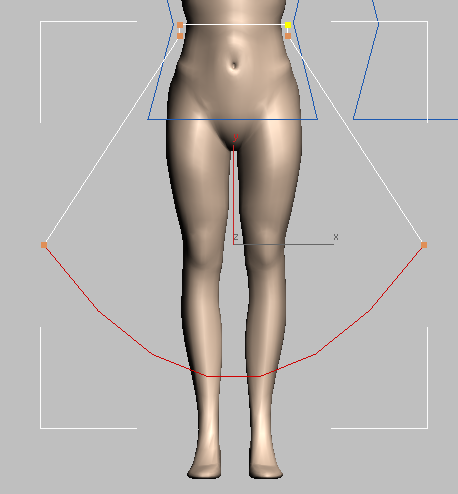

在“几何体”卷展栏上，将“拆分”值更改为 10，然后单击“拆分”。

新顶点将成为裙子褶皱的基础。
激活（顶点）。拖出一个框以选中底边上的所有顶点（包括外部顶点）。然后右键单击，并从四元菜单的“工具 1”（左上方）区域中选择“角点”。
现在，您已准备好创建裙子褶皱。

添加将成为褶皱的分段：

Garment 生成器修改器和布料修改器提供了多种创建褶皱、缝合摺等的方法。本教程所介绍的方法是相对较简单且更有效的方法之一。有关衣服建模的详细信息，请参见 3ds Max 帮助。

在主工具栏上，右键单击（捕捉开关）以显示“栅格和捕捉设置”对话框。在此对话框中，单击“清除全部”，然后单击以启用“顶点”。

关闭“栅格和捕捉设置”对话框。
在主工具栏上，单击以启用（3D 捕捉开关）。
确保您仍处于 “顶点”子对象层级，然后在“几何体”卷展栏上，单击以启用“创建线”。

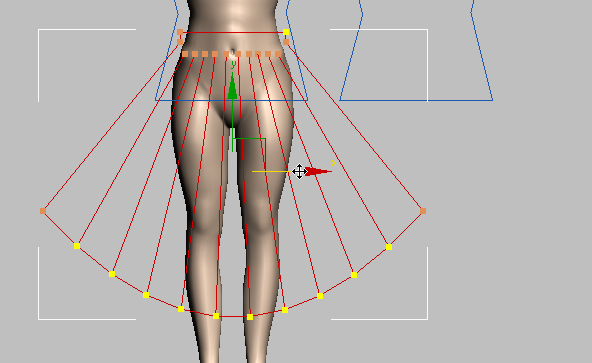

捕捉到恰好位于下摆右边缘之前的顶点，开始创建一条线。然后按下 S 临时关闭捕捉，单击以将此线末端恰好放置在模特躯干前方的腰身部分下面。右键单击结束线的创建。
按下 S 以再次启用捕捉，从左侧的下一个下摆顶点开始，绘制一条类似的线。
继续为下摆上的每个顶点添加一条线，方法是：捕捉下摆顶点，但释放顶部顶点（请不要太过担心顶部顶点的放置）。完成后，裙子应共有 10 条接缝线。
启用（选择并均匀缩放），然后拖出一个框以选中接缝线上的所有顶部顶点。
沿 Y 轴向下缩放，直到顶点彼此位于同一水平面上。

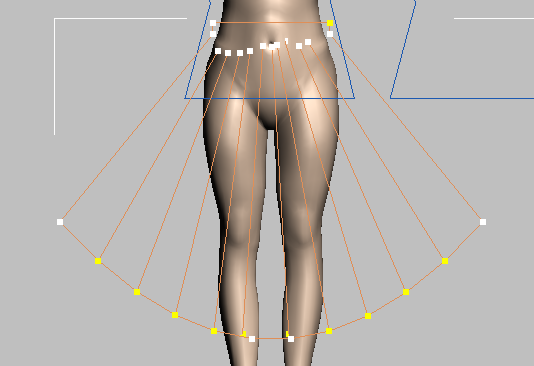

沿 X 轴水平移动各个顶点，以使褶皱顶部顶点相互之间的距离大致相等。
在此步骤中，您不必太过精确：裙子在垂坠和移动时，底边的褶皱将比腰部的褶皱更加明显。

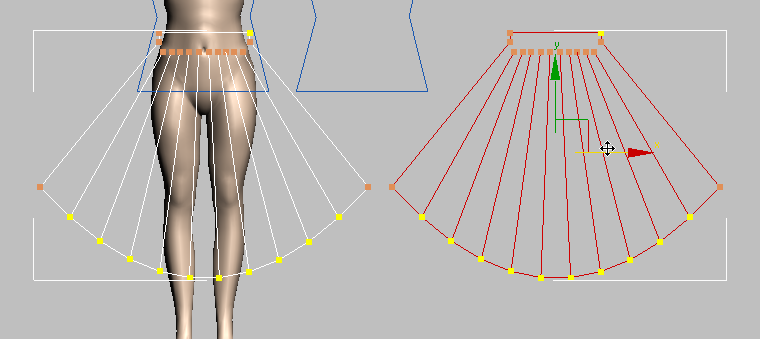

拖动以选中裙子图案中的所有顶点，然后在“几何体”卷展栏上单击“断开”。
