使用 Garment 生成器修改器和布料修改器准备套头衫

Garment 生成器修改器用于处理样条线图案。它可执行两项主要任务：

• 将面板细分为网格，以供布料修改器使用
• 指定面板的缝合方式

使用 Garment 生成器修改器制作套头衫

设置场景：

• 在上一节课的基础上继续学习，或者 打开文件 fashion_model01.max 。

应用服装生成器，将套头衫图案变为布料样式的网格：

1. 如果需要，请单击 （最大化视口切换），以便可以看到全部四个视口。
2. 单击 以选择套头衫图案。
3. 在 “修改”面板上，打开“修改器列表”，然后选择“Garment 生成器”。

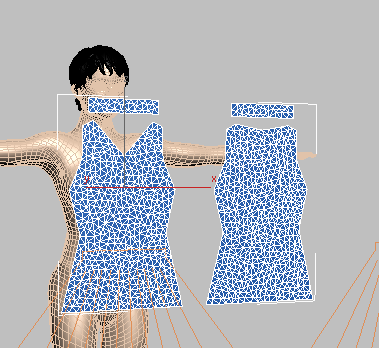

   在明暗处理视口中，您可以看到套头衫图案现在已包含网格。

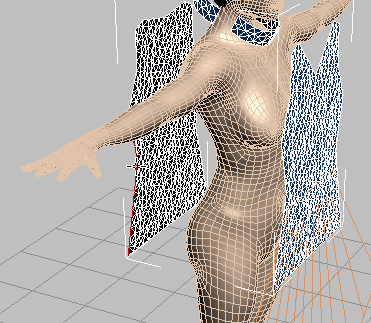

4. 激活“透视”视口（如果尚未激活），然后按下 F4 显示边面。


   Garment 生成器将创建一个不规则的网格。此网格看起来有点奇怪，但是它能够很好地以布料变形的方式进行变形。

将套头衫面板移入到位：

1. 在修改器堆栈中，单击 （加号图标）展开“服装生成器”修改器层次，再单击“面板”层级以将其激活。

2. 激活 （选择并旋转），再启用 （角度捕捉切换）。
3. 将变换坐标系更改为“局部”。

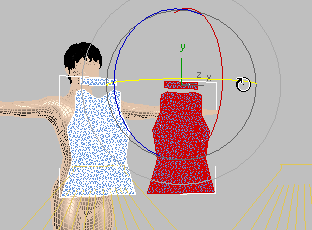

4. 单击后，按住 键并单击以 选中套头衫的右侧。


   这些面板将成为套头衫的背面。

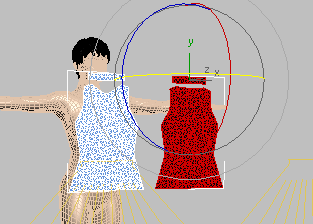

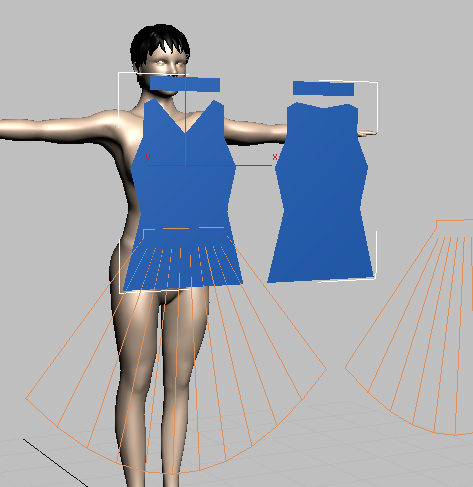

5. 将这些面板围绕其 Y 轴旋转 180 度。


   由于 Garment 生成器创建的是单面网格，因此，必须确保面板方向准确无误。

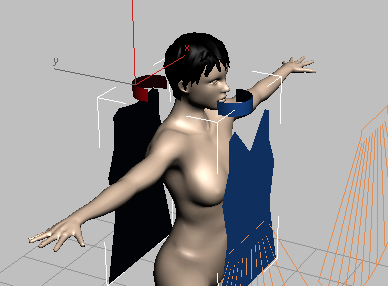

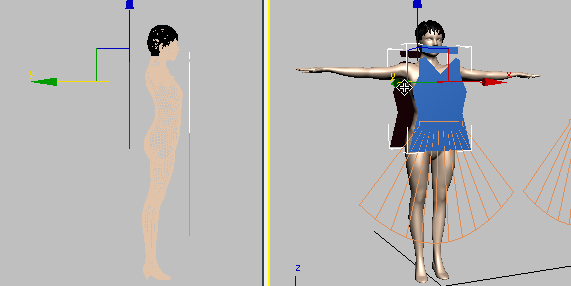

6. 沿 X 轴移动后面板，直到前面板和后面板处于 X 轴上的同一位置，然后沿 Y 轴向后移动这些面板，使后面板位于模特之后。


   在此步骤中，显示所有四个视口会很有帮助。

调整衣领的初始位置：

套头衫的主要面板彼此平行，但我们希望使衣领正面低于背面。为此，调整衣领的初始图形和位置会很有用。

1. 在“面板”子对象层级上， 仍然只选择衣领的前面板。
2. 在“变形”组中，单击以选择“弯曲”，然后将“曲率”值设置为 –4.0。


   要查看此效果， 环绕活动视口可能会很有用。


3. 选择衣领的后面板，将其变形设置为“弯曲”，并将其值也设置为 –4.0。


   （由于这两个面板是单向的，因此同一个值适用于两个面板。）

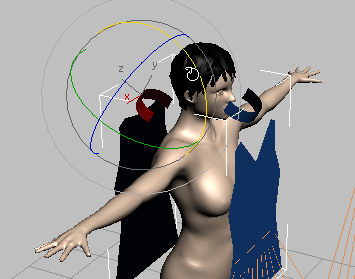

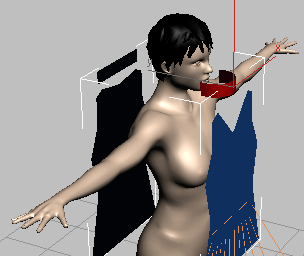

4. 将衣领前面板在局部 X 轴上向上旋转 30 度左右，然后同样在 X 轴上将衣领后面板向下旋转 –30 度左右。

5. 在“左”视口中， 移动两个衣领面板，使其靠近模特，并使面板的边排成一条直线。


   通过此设置，布料修改器可以更方便地将衣领的两个部分连接起来。



创建接缝：

1. 在修改器堆栈中，单击以高亮显示“Garment 生成器”子对象层级“接缝”。


   对于 Garment 生成器修改器而言，接缝是一组通过未断开的顶点连接的边。

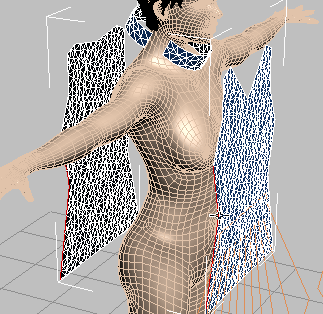

2. 在“透视”视口中，单击以选择后面板左侧的主要接缝。

   提示： 除非视口显示“边面”，否则很难看到选定接缝。按下 F4 以启用边面（如果尚未启用）。
3. 按住 键并单击以选择套头衫正面的匹配接缝。

4. 在“接缝”卷展栏上，单击“创建接缝”。

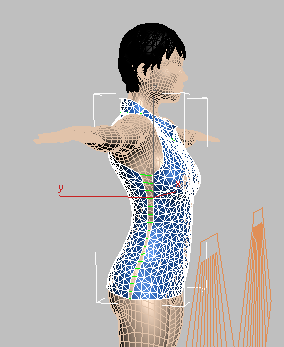

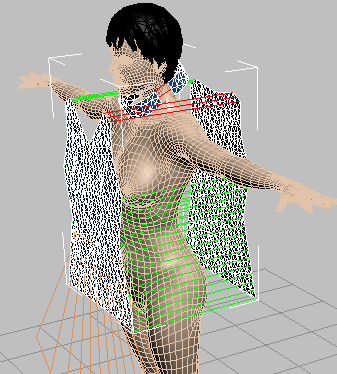

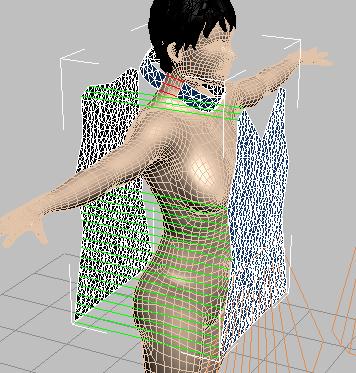

   Garment 生成器将接缝显示为一组连接两条边的线。Garment 生成器修改器不会更改面板的位置：您将在稍后使用布料来实现此操作。

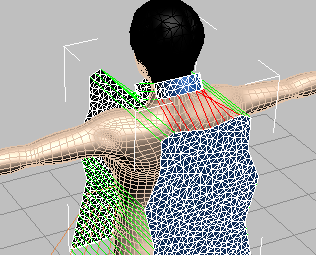

5. 使用上述三个步骤中的方法，在肩带顶部和衣领的两个右端之间创建其他接缝。

   注： 创建接缝时，可能会显示以下警告：



   如果发生这种情况，请增大“接缝公差”值（此字段靠近“接缝”卷展栏底部）；例如，将此值设置为 0.2 或 0.3，然后尝试重新创建接缝。

6. 环绕“透视”视图，然后在套头衫左侧创建三个对应的接缝。

   提示： 在创建完接缝之后，使用 +Z 可以撤消视口更改。
7. 最后，在两个衣领面板及其对应的领口之间创建接缝。



现在，可以对套头衫应用布料修改器。

使用布料修改器量做套头衫

对套头衫应用布料修改器：

1. 在修改器堆栈中，单击“服装生成器”项以退出“接缝”子对象层级。

2. 从“修改器列表”中选择“布料”。
3. 在“对象”卷展栏上，单击“对象属性”以显示“对象属性”对话框。


   为使布料模拟正常运行，必须在“对象属性”对话框中设置一些条件。

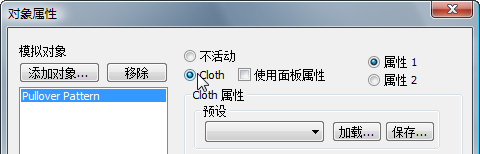

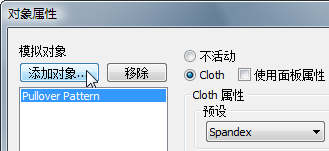

4. 在“对象属性”对话框中，单击 Pullover Pattern 以高亮显示它，然后选择“布料”。


   这会通知布料将（修改后的 Garment）Pullover Pattern 视为布料。

   选择“布料”后，3ds Max 会启用多个选项。3ds Max 帮助中介绍了这些设置。这些设置可能正在反复试验中，但是布料包含一些有用的预设：对于套头衫，我们将使用一个预设，并只调整一个“布料属性”设置。

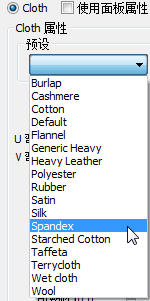

5. 从“预设”下拉列表中，选择“弹性纤维”。

6. 将“阻尼”值更改为 0.02。
7. 在“模拟中的对象”下，单击“加入对象”。


   3ds Max 将打开“场景资源管理器”对话框。在“场景资源管理器”中，单击以高亮显示 body 对象，然后单击“添加”。

8. 确保在“模拟中的对象”列表中高亮显示 body，然后选择“冲突对象”。


   这会通知布料将模特的躯干视为实体对象。

9. 在“冲突属性”组中，将“偏移”值更改为 0.15。


   “偏移”值越小，模拟布料离冲突对象（在本示例中为模特自身）的距离越近。此新值将确保套头衫合体。

10. 单击“确定”退出“对象属性”对话框。

根据模特的躯干量做套头衫：

1. 转至“模拟参数”卷展栏。
   提示： 向左拖动“命令面板”区域的左边缘，将其展开为两列，以便可以立即看到“对象”和“模拟参数”卷展栏。
2. 在“模拟参数”卷展栏上，禁用“重力”。

3. 在“对象”卷展栏上，单击“模拟局部 (阻尼)”。

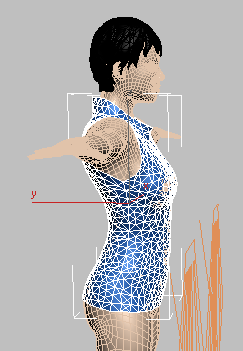

   布料修改器将运行按时间设置动画的模拟。在布料紧贴躯干之后，再次单击“模拟局部 (阻尼)”以将其禁用。

   注： 如果单击“模拟局部”（而非“模拟局部 (阻尼)”），套头衫接缝将不会紧密啮合，并会生成一些不应产生的突起。如果发生这种情况，请 撤消模拟并使用“模拟局部 (阻尼)”。


4. 如果您仔细观察，您将发现接缝并非始终缝合。


   要解决此问题，请转至“模拟参数”卷展栏。禁用“使用缝合弹簧”。

5. 在“对象”卷展栏上，再次单击“模拟局部 (阻尼)”。

   布料修改器将进一步运行模拟，缩小面板之间的缝隙。


6. 面板缝合之后，请单击“模拟局部 (阻尼)”以再次禁用它。

   “对象”卷展栏上包含几个不同的“模拟”按钮：

   • “模拟局部”和“模拟局部(阻尼)”：用于为角色量体做衣：这些按钮不会创建动画，如果要立即播放动画，模特将会在未穿套头衫的情况下简单地行走。

     “模拟局部 (阻尼)”的运行速度远远低于“模拟局部”：在量做衣服时，这可能会很有利。有时，“模拟局部”的速度可能会导致形成影响美观的褶皱区域。

   • “模拟”这会生成动画。您将在后面一节课程中使用此按钮。

更改套头衫的颜色：

1. 在“名称和颜色”区域中，单击套头衫的色样。

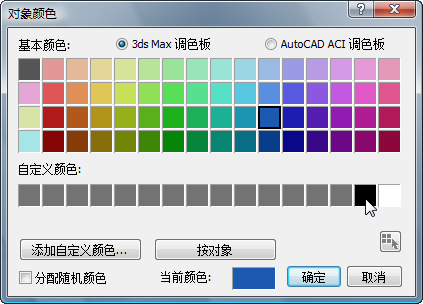

2. 在“对象颜色”对话框中，单击黑色色样，然后单击“确定”。


保存工作：

• 将场景另存为 fashion_pullover_completed.max。
