将贴图应用于头部

在本课程中，将把上一课程中创建的法线凹凸贴图应用于战士的低分辨率模型。

设置课程：

1. 在上一课的基础上继续学习，或在 \materials_and_mapping\normal_bump_map 文件夹中 打开 warrior_head_b_map.max 。
2. 通过单击模型的棋盘格部分，选择低分辨率版本的头部，然后转至 “修改”面板。
3. 要隐藏投影框架，请打开“修改器列表”，并应用“多边形选择”修改器。

将纹理应用到头部：

1. 在选定低分辨率头部的情况下，右键单击，然后从四元菜单中选择“孤立当前选择”。高分辨率模型现已隐藏。
2. 打开 “板岩材质编辑器”。
3. 从左侧的“材质/贴图浏览器”面板中，将“标准”材质拖动到活动视图。
4. 双击“标准”材质节点以显示其参数。在名称字段中，将该材质命名为 Head。

5. 在“板岩材质编辑器”工具栏上，单击 （将材质指定给选定对象）。
6. 从“材质/贴图浏览器”面板中，将“位图”拖动到活动视图。

   3ds Max 打开一个文件对话框。

   在文件对话框中，选择 head_diffuse.jpg （此文件位于 \sceneassets\images 文件夹中）。

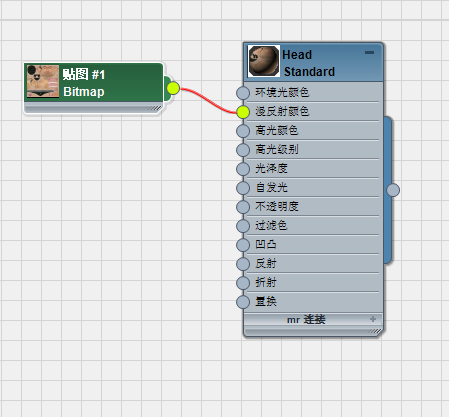

7. 将新“位图”节点关联到 Head 材质的“漫反射颜色”组件。

8. 双击“位图”节点以显示其参数。
9. 在“位图参数”卷展栏上，单击“查看图像”，以便以更大的格式显示位图。

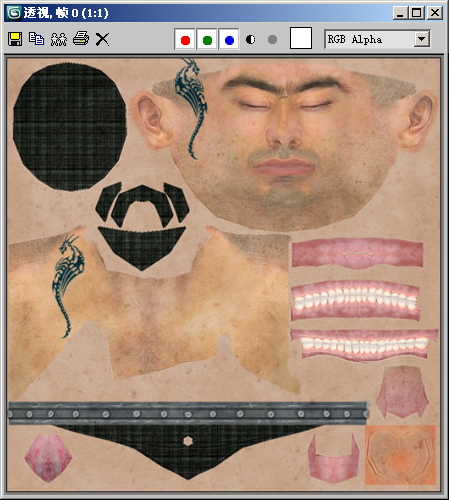

   此图像文件是先前创建的战士脸部的漫反射位图，依据的是展开的模型。

10. 关闭图像窗口。
11. 在“Slate 材质编辑器”工具栏上，单击 （视口中显示明暗处理材质）以在视口中查看材质。
    注： 如果您使用的是旧版 Direct3D 驱动程序，则针对此选项的工具提示为“在视口中显示标准贴图”。


    其结果相当单调，并缺乏细节。现在将应用的法线凹凸贴图应该可以显著改善各种缺陷。

使用“法线凹凸”贴图来应用法线贴图：

1. 将某个“法线凹凸”贴图从“浏览器”拖动到活动视图。

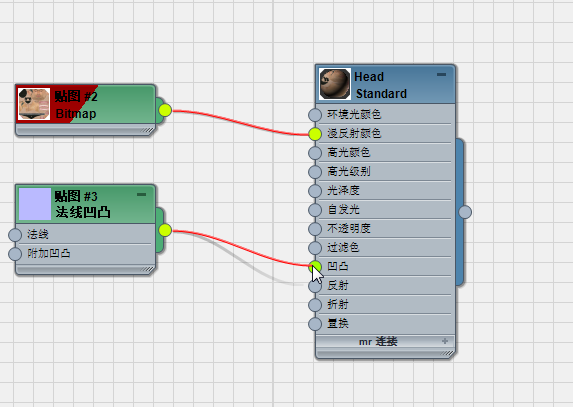

2. 将“法线凹凸”贴图节点关联到 Head 材质节点的“凹凸”组件。

3. 将另一个“位图”从“浏览器”拖动到活动视图。

   3ds Max 打开一个文件对话框。

   在文件对话框上，选择 war_head_loresnormalsmap.tga （此文件位于 \sceneassets\images 文件夹中）。

   （如需要，可使用该贴图在上一节课中您自己渲染过的版本。）

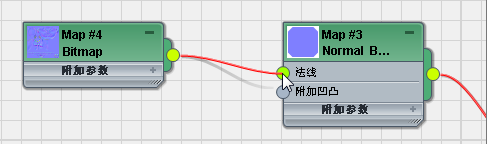

4. 将新“位图”节点关联到“法线凹凸”贴图的“法线”组件。


现在，可在渲染中看到法线凹凸贴图。要使法线凹凸贴图在视口中可见，您需要执行更多步骤。

使用硬件明暗处理显示法线凹凸贴图：

1. 双击 Head 材质节点查看其参数。
2. 在“Slate 材质编辑器”工具栏上，打开“在视口中显示贴图”弹出窗口，并选择“在视口中显示真实材质”。

   注： 如果您使用的是旧版 Direct3D 驱动程序，则针对此选项的工具提示为“在视口中显示硬件材质”。

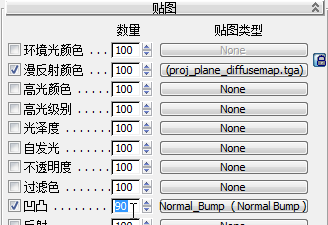

3. 在“参数编辑器”面板上，打开“贴图”卷展栏，将凹凸量增至 90。

4. 最小化“板岩材质编辑器”。

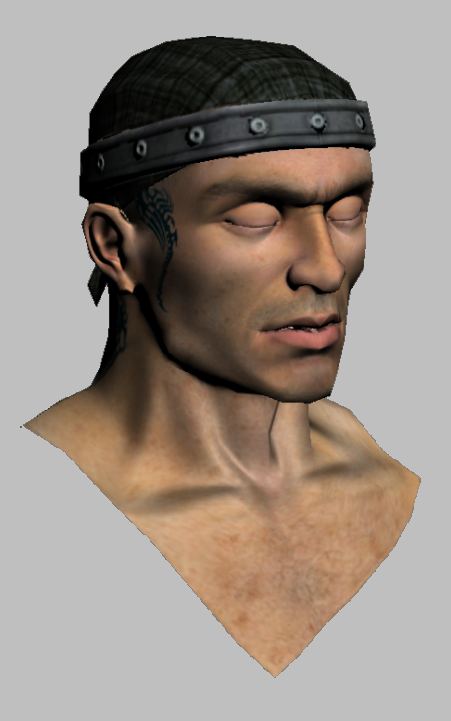

5. 这个模型会立即呈现一个新的细节级别。现在，低分辨率的模型正在从高分辨率的网格对象上拾取法线信息。


   如果需要，可尝试在场景中添加泛光灯，并在面部范围内移动灯光对象：先是选定的漫反射贴图，然后是选定的法线凹凸贴图。查看使用凹凸贴图后产生的不同效果。

   提示： 如果看不到 3D 照明效果，请选择“明暗处理视口标签菜单”“照明和阴影”“用场景灯光照亮”。（对于 Nitrous 视口，此选项仅在明暗处理样式设置为“真实”时可用。）

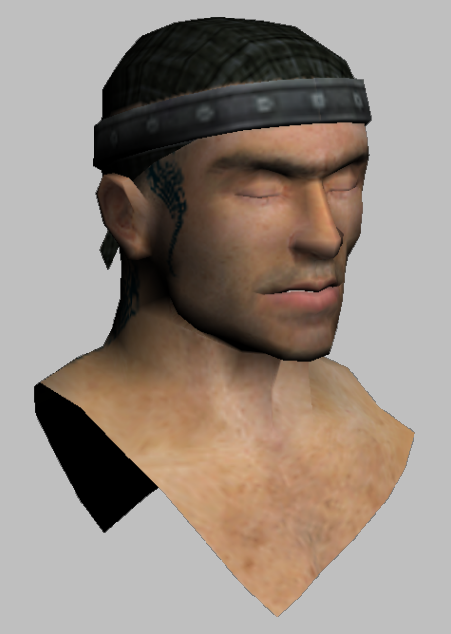

   比较未使用法线凹凸贴图的头部，差异很明显。



保存所做的工作：

• 将场景保存为 my_warrior_head_normal_map.max。

小结

本教程向您介绍了如何使用投影框架接收高分辨率模型中的纹理，以及如何将结果应用到的低分辨率版本的同一模型上。此技术是用于将复杂曲面细节指定给低多边形对象的一种有效方法。当您为游戏引擎准备一个模型时，该技术会非常有用。无论您如何使用模型，此技术都有助于缩短渲染时间。
