创建布告牌树贴图

在本课程中，您将从包含现成植物对象的 3ds Max 库中选择一棵树，然后编辑其材质，使其看起来像春天的榆树一样。您会将此对象另存为 .tif 图像，以便为投影到粒子系统的布告牌上而做好准备。

注： 除了 3ds Max 中提供的树对象以外，还有很多商用插件（如 Itoo Software 出品的 Forest，或 ArchVision 推出的 RPC）也提供了广泛的备选树种。

创建树：

1. 在主工具栏上，单击 （渲染设置）。

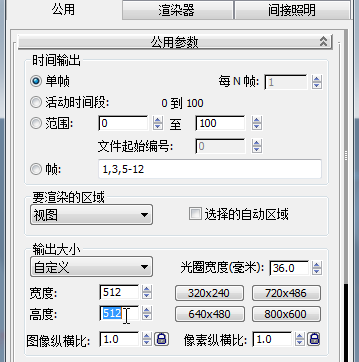

2. 在“渲染设置”对话框 “公用”面板 “公用参数”卷展栏 “输出大小”组中，将“宽度”和“高度”设置为 512。


   您从粒子系统中生成的每个粒子或布告牌都是完全方形的，因此您要用于树的贴图的分辨率也必须是方形的。

   允许使用 1024 x 1024 甚至更高的值，但分辨率越高，粒子树的渲染时间就越长。

3. 关闭“渲染设置”对话框。
4. 在 “创建”面板上，激活 （几何体）。打开“对象”下拉列表，再选择“AEC 扩展”。

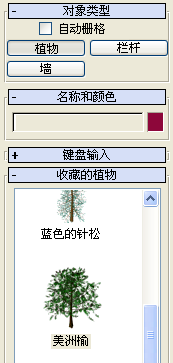

5. 在“对象类型”卷展栏中，单击以激活“植物”，然后在“收藏的植物”卷展栏中，单击“美洲榆”。

6. 单击“透视”视口中的任意位置，以便将所选树放在该位置。
7. 单击鼠标右键以退出对象创建模式。

定位树，以便它可渲染为表现良好的布告牌。

1. 激活“前”视口，再按 P 键以切换到“透视”视图。
2. 单击 （最大化显示）。
3. 单击“观察点 (POV)”视口标签，然后选择“显示安全框”。将视口明暗处理模式更改为“真实”（可以按 F3 键）。

   安全框显示为黄色方形，指明渲染区域的范围。



   显示了安全框的透视视图

4. 使用 （平移）和 （缩放）重新定位该树，直到它完全占据安全区域。

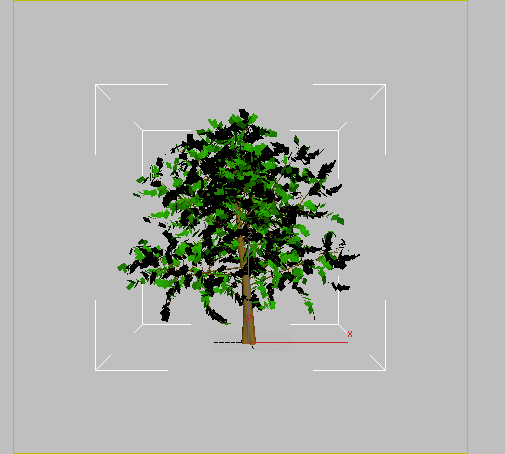

   经过重新定位后填满安全区域的树

   现在需要确保树干的底部准确无误地位于框底的中点。为此，要确保此树的树干和将从此图像中获取的树阴影正确对齐。

5. 单击“透视”视口的“常规”标签（“[+]”），并选择“配置视口”。

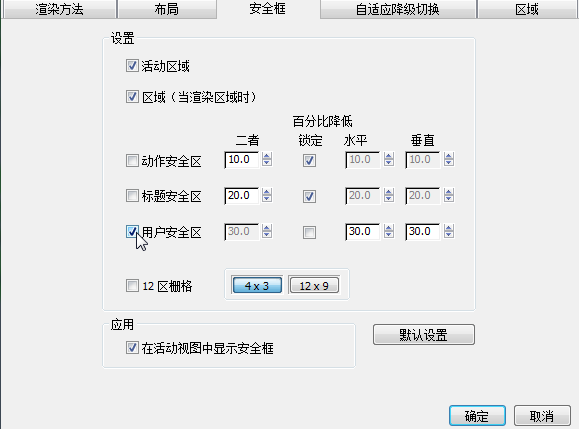

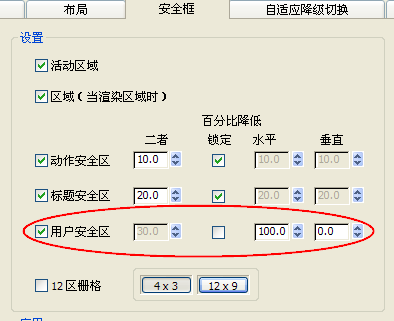

6. 在“视口配置”对话框 “安全框”面板 “设置”组中，禁用“用户安全区锁定”，然后启用“用户安全区”。

7. 将用户安全区的“水平”微调器设置为 100.0，“垂直”微调器设置为 0.0，然后单击“确定”。


   视口的安全区域中将显示一条紫色的引导线。（这条引导线实际上是一个宽度为零的矩形安全框区域。）

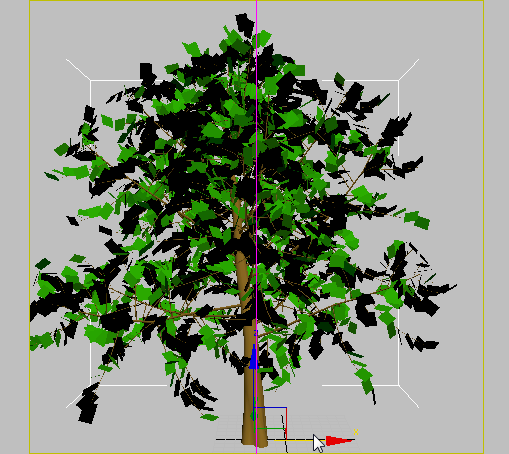

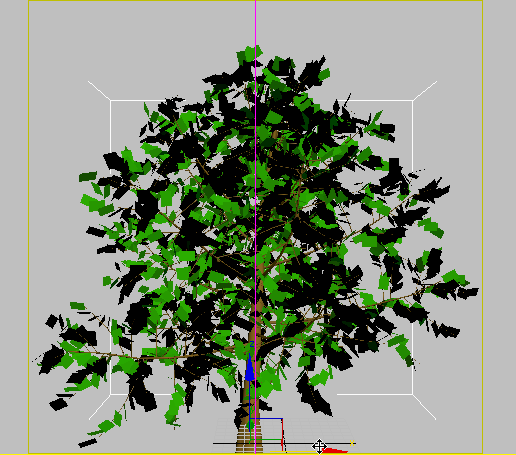

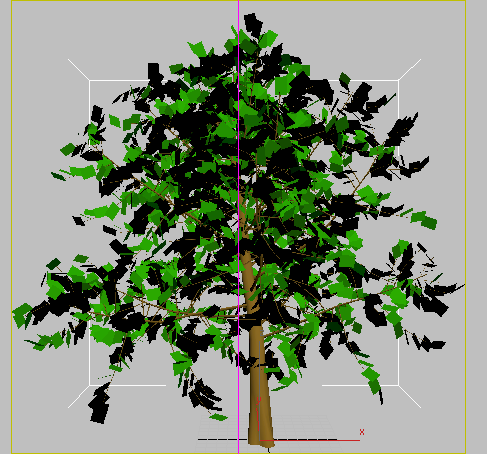

   作为引导线以使树在安全框中居中的用户安全区

8. 沿树的 X 轴移动该树，直到树干底部的中心与紫线对齐。


   下一步说明如何将该树替换为您可能更喜欢的另一棵树。

找到您喜欢的树配置：

1. 转至 “修改”面板。在“参数”卷展栏中，单击“种子”左侧的“新建”按钮，直到看到喜欢的树。

2. 在 3ds Max 置换树干后，沿树的 X 轴 移动树基，直到该树再次与安全框的中线对齐。

   这次还要确保该树的底部稍微伸到安全区域底边之下。这样做将使粒子系统稍微进入发射器对象，与地面形成牢固连接。此外，还要确保树叶或树枝都没有伸出安全区域。



   已重新定位树的底部，使它稍稍伸入安全区域

渲染树：

1. 在主菜单上，选择“渲染”“Gamma/LUT 设置”。

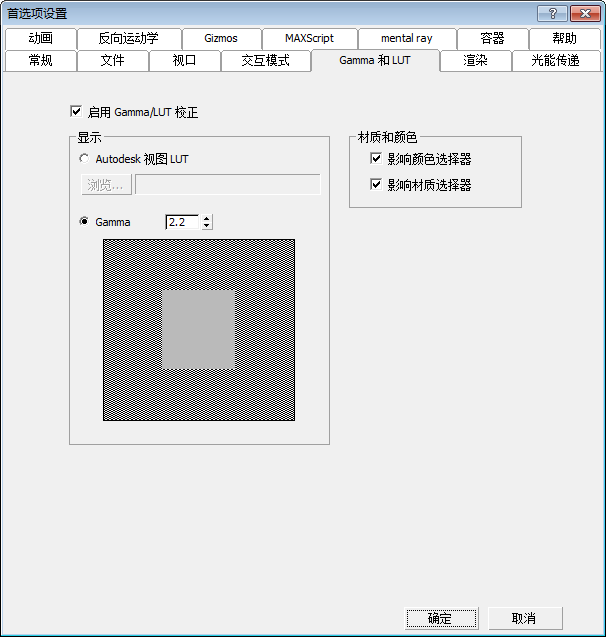

2. 3ds Max 将打开“首选项”对话框，并打开其中的“Gamma 和 LUT”选项卡。确保启用“启用 Gamma/LUT 校正”，已选择 Gamma，且 Gamma 值设置为 2.2。

   确保“材质和颜色”组中的两个选项（“影响颜色选择器”和“影响材质编辑器”）均已启用。



   增加 Gamma 校正可改善渲染的外观。

3. 单击“确定”。
4. 在主工具栏上，单击 （渲染产品）。

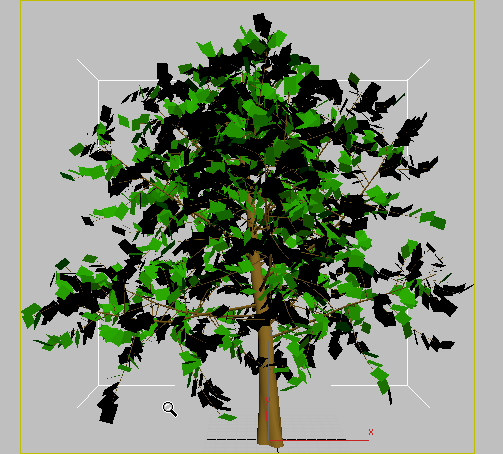

   3ds Max 将使用默认渲染设置渲染该树。树干的颜色不是很逼真，树叶的颜色也过于统一。要修正此问题，需要更改其材质的漫反射值。

5. 最小化“渲染帧窗口”。

更改树干的材质：

1. 打开 “Slate 材质编辑器”。
2. 在“Slate 材质编辑器”工具栏上，单击 （从对象拾取材质），然后在视口中单击树的任意部位。

   3ds Max 将在“Slate 材质编辑器”活动视图中显示 BasicElm 材质。

3. 在“Slate 材质编辑器”中，单击 (最大化显示)。

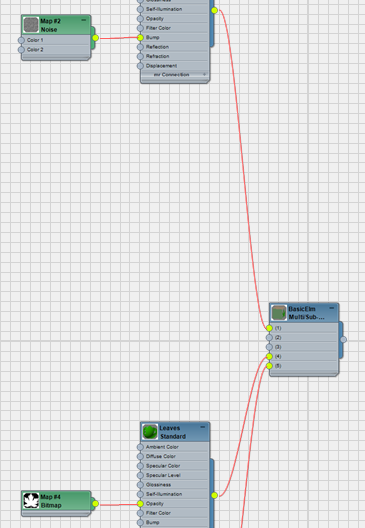

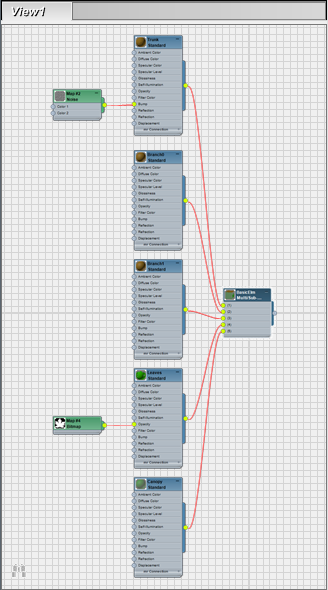

   由于 BasicElm 是“多维/子对象”材质，材质树看上去比较复杂，其实它没那么复杂。

4. 双击 BasicElm 材质主节点（树右侧的节点），以便“Slate 材质编辑器”右侧的“参数编辑器”面板中显示相应材质的参数。

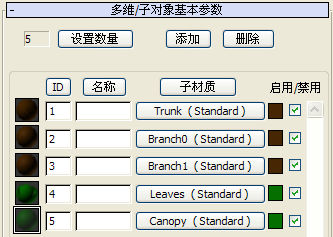

   “多维/子对象基本参数”卷展栏显示 BasicElm 材质所包含的五种子材质，它们分别分配给树干、树枝和树叶。

   注： 在未选定树对象时，视口中显示的材质为 Canopy 子材质。

   现在，您要更改 Trunk 子材质的“漫反射”值来改善树干的外观。

5. 在活动视图中单击，以选中视图顶部的第一个子材质，即 Trunk 子材质的节点。
6. 单击 （最大化显示选定对象），然后在视图中向外 平移一些，以便可以看到 Trunk 材质节点，以及指定给它的贴图。完成后，右键单击视图的空白区域，返回到选择模式。

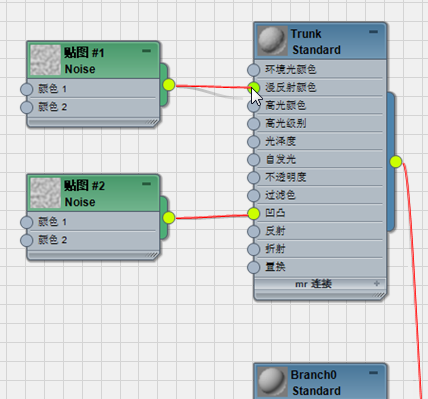

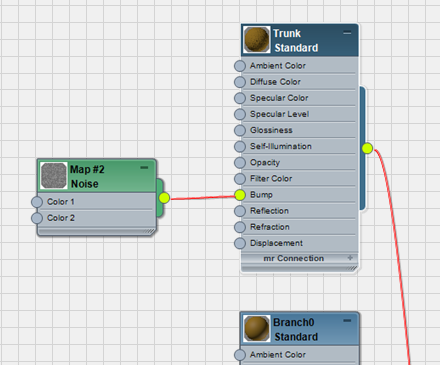

7. 在左侧的“材质/贴图浏览器”面板中，找到“噪波”贴图（位于“贴图”“标准”组中），将该条目拖动到活动视图中，并将它关联到 Trunk 子材质的“漫反射颜色”套接字。

8. 双击“噪波”贴图节点，以便可以查看贴图参数。

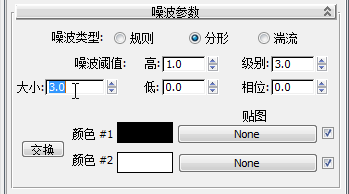

9. 在“噪波参数”卷展栏中，选择“分形”噪波类型，然后将“大小”微调器设置为 5.0。

10. 单击“颜色 #1”色样并选择暗度适中的棕色（例如 R=77、G=41、B=5），然后单击“颜色 #2”色样并选择淡茶色或米色（例如 R=146、G=124、B=102）。


渲染该树，以查看结果：

1. 最小化“板岩材质编辑器”。
2. 渲染“透视”视口，以查看为 Trunk 材质设置的新漫反射值的效果。如果对结果不满意，可随意对材质颜色进行进一步更改。


   具有更明亮并有噪波贴图的颜色时，树干看上去更加逼真，也更像榆树。

   接下来，需要将树干的漫反射值复制到树枝。

将新的树干子材质用于树枝：

1. 还原“Slate 材质编辑器”窗口。
2. 在活动视图中， 向下平移视图，以便您能看到 Branch0 和 Branch1 节点。结束平移时，右键单击视图的空白区域，返回到选择模式。

3. 单击 Branch0 子材质节点，然后按 Delete 键。
4. 另外，也删除 Branch1 子材质节点。

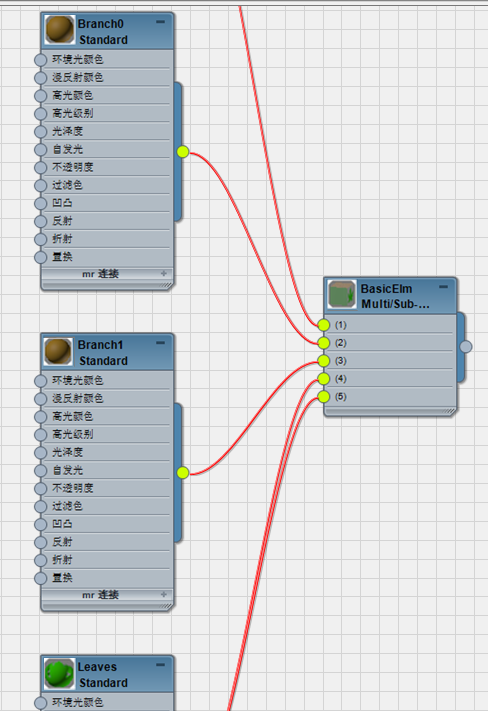

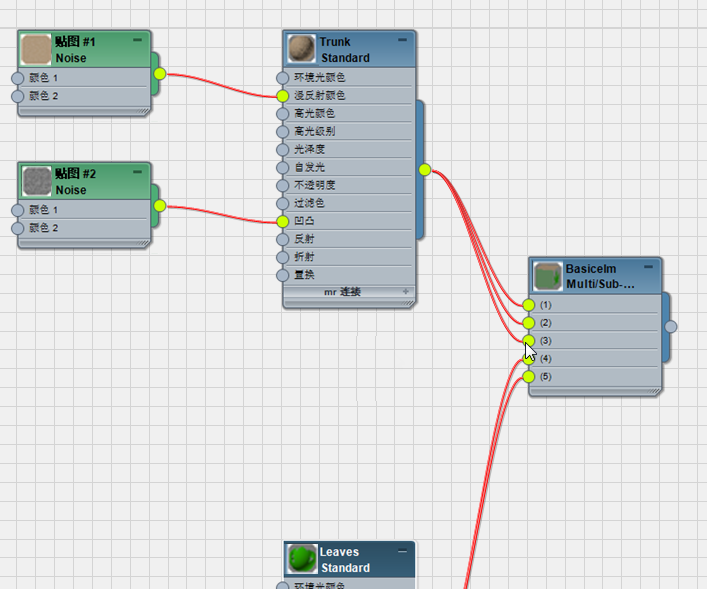

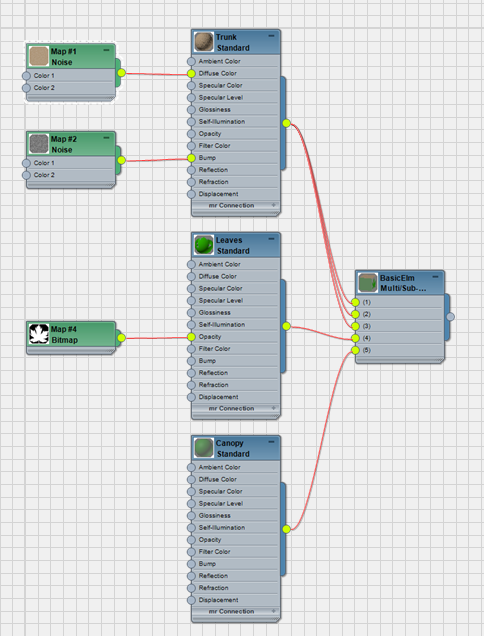

5. 将 Trunk 子材质节点关联到主要的 BasicElm (2) 和 (3) 子材质套接字（用于包含 Branch0 和 Branch1 子材质）。

6. 在光标位于活动视口中时，按 L 键以重新排列材质树的布局。


   现在材质树只有三种子材质，要比以前简单。

   如果再次渲染“透视”视口，您就会看到所有的树枝都与树干相匹配。



更改树叶的材质：

1. 双击 Leaves 子材质节点（现为顶部第二个材质），以显示其参数。

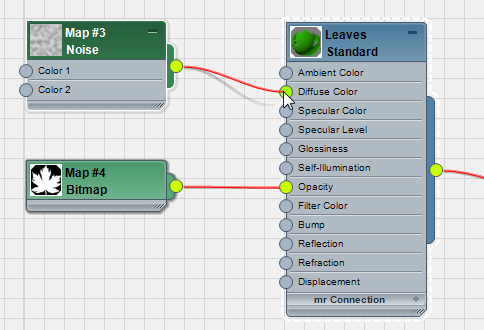

2. 从浏览器将另一个“噪波”贴图拖动到活动视图中，并将“噪波”题图节点关联到 Leaves 子材质的“漫反射颜色”套接字。

   提示： 在添加和关联新的“噪波”节点后，再次按 L 键以清理活动视图的布局。
3. 双击新“噪波”贴图节点，以便可以查看贴图参数。

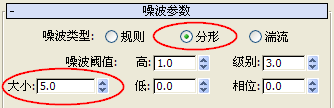

4. 在“噪波参数”卷展栏中，选择“分形”噪波类型，然后将“大小”微调器设置为 3.0。

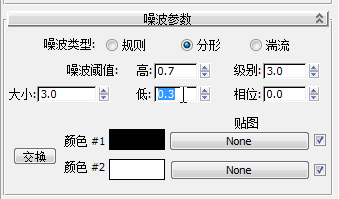

5. 同时在“噪波参数”卷展栏中，将“噪波阈值”“高”的值设置为 0.7，“低”的值设为 0.3。


   这两个值将增加您即将选择的两种颜色之间的锐度级别。

6. 单击“颜色 #1”色样并选择暗度适中的绿色（例如 R=0、G=73、B=0），然后单击“颜色 #2”色样并选择淡绿色（例如 R=175、G=189、B=171）。

7. 最小化“板岩材质编辑器”。

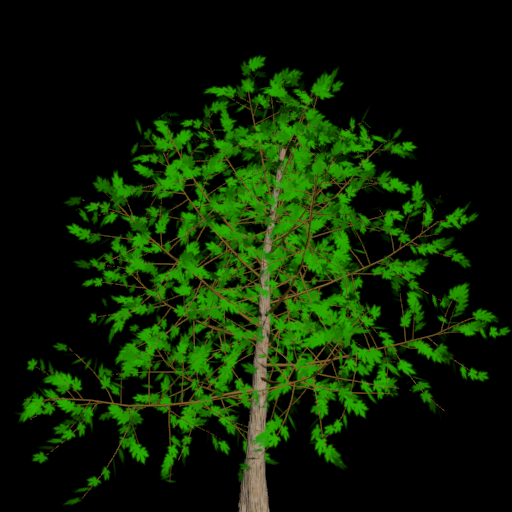

8. 渲染此树，以查看树叶材质的新漫反射值的效果。


   请注意两种颜色的组合如何产生更加逼真的树叶。

检查 Alpha 通道：

1. 在“渲染帧窗口”中，单击 （显示 Alpha 通道），以查看渲染中树对象的 Alpha 通道。

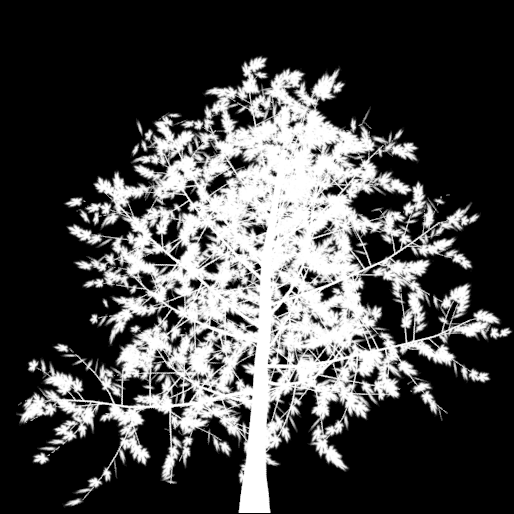

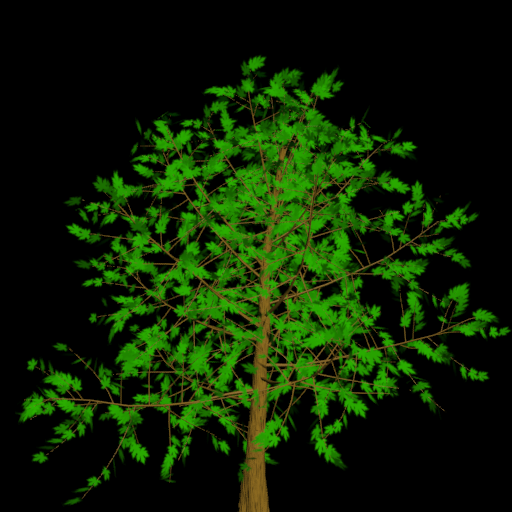

   所渲染的树对象的 Alpha 通道

   Alpha 信息提供了您随后将生成的粒子树的裁切形状。

   现在，您需要以包含 Alpha 信息的图像文件格式保存该树对象。

2. 禁用 （显示 Alpha 通道）。

保存该树春天枝叶的“布告牌”图像：

1. 在“渲染帧窗口”中，单击 （保存图像）。
2. 在“保存图像”对话框的“文件名”字段中，输入 my_elm_spring.tif，然后单击“保存”。

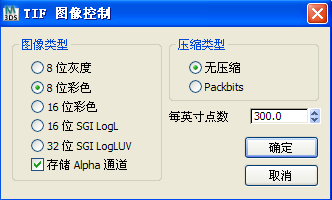

   3ds Max 将打开“TIF 图像控制”对话框。在“图像类型”组中，确保选择了 8 位彩色，并且已启用“存储 Alpha 通道”。


   注： 您可以将文件保存为 .tif 以外的格式，但务必要选择可以存储 Alpha 信息的格式。.png 和 .tga 等格式可以包含 Alpha 信息，而 .jpg 和 .bmp 则不能。

   您要在下一课中创建的例子系统，可以使用此树图像来填充森林。要在场景中引入一些变化，需要创建另一个树图像，也供粒子系统引用。

创建树的秋天枝叶，然后保存该图像：

1. 在“透视”视口中，选择树对象，然后在 “修改”面板 “参数”卷展栏中单击“种子”左侧的“新建”按钮。
2. 继续单击此按钮，直至得到您喜欢的树。
3. 将“密度”微调器设置为 0.75，然后按 Enter 键。


   此值会减少该树上的树叶数。

4. 如果需要，可 沿着树的 X 轴移动树，使它正确地以安全区域垂直中点居中。
5. 还原“Slate 材质编辑器”窗口。
6. 在“树叶”子材质的“噪波参数”卷展栏中，将“颜色 #1”和“颜色 #2”分别更改为红色和橙色。

7. 渲染“透视”视口。


   具有秋天般特征的树对象

   通过减少树叶数目并调整树叶颜色，您已创建了一棵适合秋天场景的树。

8. 在“渲染帧窗口”中，单击“保存图像”，接着在“保存图像”对话框的“文件名”字段中，输入 my_elm_fall.tif，然后单击“保存”。一定要指定 8 位及 Alpha 通道选项。

   此时，您可以创建任意多种不同的大小、树叶密度、修剪程度、颜色和树种，以供粒子系统引用。不过在本教程中，已经为您创建了十几种树类型，足够创建具有真实效果的林。

按下述操作保存场景：

• 将场景保存为 my_elmtree.max，以便于将来参考和调整。
