使用硬件明暗处理预览照明级别

如果计算机支持 SM3.0 硬件明暗处理，可以使用伪彩色曝光控制在视口中预览照明级别。这可以为您快速提供有关模型中照明的交互信息。

提示： 您可以通过选择主菜单 “帮助”“3ds Max 资源和工具”“诊断视频硬件”查明您的系统是否支持 SM3.0 级别的明暗处理。

要使伪彩色结果有意义，需要按照针对完整照明分析的相同方式设置场景：真实单位、光度学灯光、有效 mental ray 材质等等。有关详细信息，请参见“照明分析助手”。

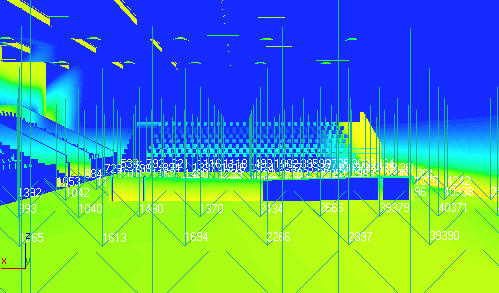

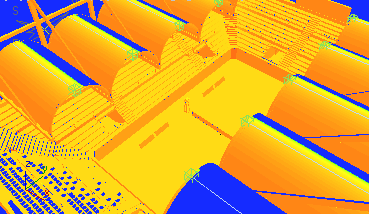

3 P.M. 室内网球场的伪彩色预览显示了充足的照明。

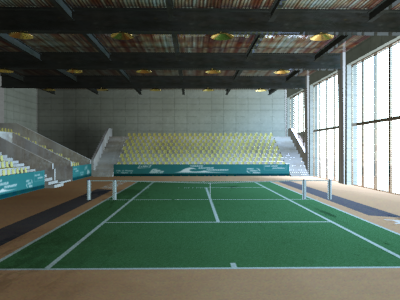

对便于比较，此处提供了同一场景的渲染效果。

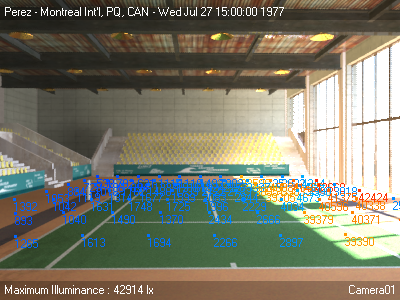

以及重叠照明分析数据的同一场景

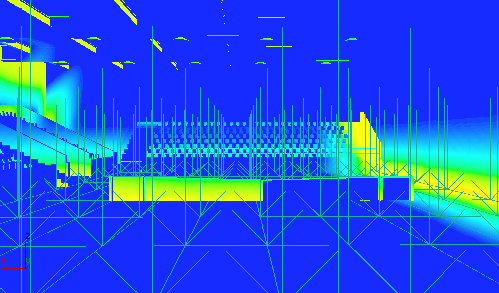

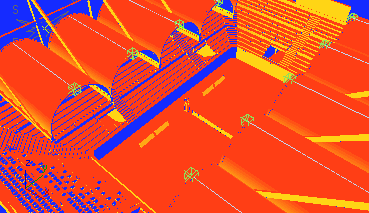

同一场景在中午的伪彩色预览显示可能需要人工灯光。

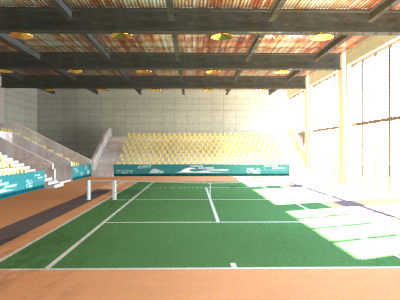

渲染后的网球场（中午，无室内照明）

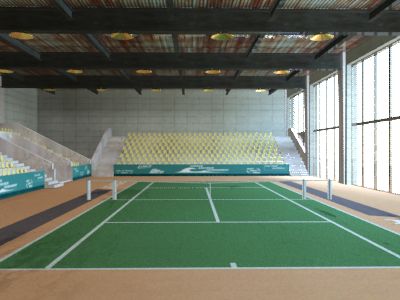

渲染后的网球场（中午，打开室内灯光）

要在视口中预览照明级别，请执行以下操作：

  1. 选择“渲染”“曝光控制”。
  2. 在“曝光控制”卷展栏中，选择“伪彩色曝光控制”。
  3. 在“显示范围”组中，将“最大”值更改为适合您的场景的值。

    例如，如果照明主要为日光，请将“最大”值设置为 65000 lux。（默认值“最大=50”的范围不足以检查照明级别。）

    如果场景中已有“测光表”对象，可以微调此值。例如，您可能知道日光级别低于最大值 65,000 lux。如果场景在室内并使用人工照明，则级别将大大低于该值：通常不大于 1,000 lux。（250 lux 通常被视为日常使用所需的最低照明。）

    注： 在硬件明暗处理的视口中，65,000 lux 为太阳光（或任何其他类型的灯光）的最大值，因为值限于每像素 16 位。物理上这是不准确的，但对于预览照明级别而言，已经足够了。视口显示将显示是否存在日光，这正是您需要主要了解的。
  4. 激活要用于预览的视口，然后在“视口标签”菜单中，确保设置以下选项：
    • 在“明暗处理视口标签”菜单中，选择“高质量”（仅适用于 Nitrous 显示）和“照明和阴影”“用场景灯光照亮”。
    • 在“按视图视口标签“菜单中，设置“默认明暗处理”。

    这有助于提高照明和阴影质量级别，尽管视口性能可能会受到影响。

    注： 如果使用旧版 Direct3D 驱动程序，步骤将略有不同。（此方法不适用于 OpenGL 驱动程序。）选项位于“视口配置”对话框 “照明和阴影”面板上。
    • “视口照明选项 (视口明暗处理)”组 “照亮场景方法”组 启用“启用硬件明暗处理”。
    • “全局设置 (应用于所有视口)”组 “质量/硬件支持”组 选择“最佳 (SM3.0 选项)”。
    • “视口照明选项 (视口明暗处理)”组 “照亮场景方法”组 选择“场景灯光”。
    • “视口照明选项 (视口明暗处理)”组 “阴影选项”组 启用“启用阴影”。
    • “视口照明选项 (视口明暗处理)”组 启用“在视口中启用曝光控制”。
  5. 单击“确定”。

    设置视口之后，即可以交互方式调整照明，并实时查看照明级别结果，或关闭视口。例如，可以拖动“日光”系统的“时”微调器，并查看一天中照明级别的变化。

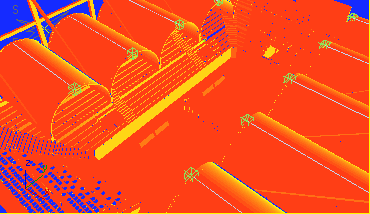

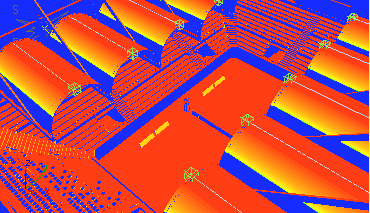

在下图中，“日光”系统对室外体育馆进行照明。

上午 5 点

上午 6 点

上午 9 点

中午

下午 3 点

下午 5 点

照明级别的视口预览并不能替代使用“测光表”呈现的完整照明分析。有以下几种限制。

父主题： 照明分析助手
