将速度场可视化为箭头

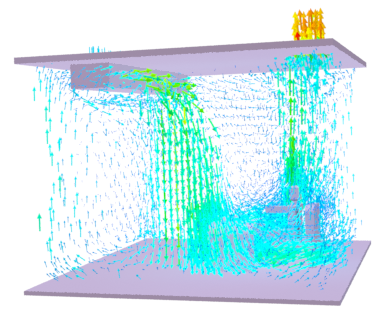

您可以将 CFD 模拟的速度场可视化为箭头，其长度和颜色由相应位置的速度确定。

1. 导入 Simulation CFD 文件，如此处所述。
2. 选择“创建” > “AEC 对象” > “CFD 可视化” > “MCG 创建 CFD 速度场”。
3. 当系统提示在状态栏中执行此操作时，请拾取场景中的 CFDImportData 对象。

   将创建 CFDVelocityField 对象，其中包含箭头的几何体。

4. 在“修改”面板上，按照需要调整 CFDVelocityField 对象的“外观”设置：
   • “箭头缩放百分比”可缩放基础箭头长度，最高达“最大长度”。
   • 在应用“箭头缩放百分比”之前，“规格化长度”将所有箭头设置为“最小长度”。
   • “最小长度”设置缩放前用于最慢箭头的最小长度。
   • “最大长度”设置缩放后用于最快箭头的最大长度。
   • “红色量百分比”控制从蓝色（最慢）到青色、绿色、黄色、橙色和红色（最快）的颜色渐变。如果值在 100 以上，速度较慢的箭头将指向红色，而如果值在 100 以下，速度较快的箭头将指向蓝色。

注： 要可视化不同的 CFD 数据集，请单击“CFD 数据”组框中的按钮，并拾取另一个 CFDImportData 对象。
