指定用于非线性分析的塑料材料数据。
如果您已选择使用弹塑性材料模型，则非线性材料数据是必需的。必须至少指定测量的拉伸应力-应变数据。如果要捕获压缩响应，还必须指定测量的压缩应力-应变数据。指定非线性数据的步骤：
- 依次单击
（）。
- 此时，您有四个选项可用于输入材料数据：
- 浏览 *.csv 文件，其中包含非线性应力-应变数据
- 从 *.csv 文件复制数据并使用“粘贴”按钮将数据粘贴到对话框中
- 从 Excel 文件复制数据并使用“粘贴”按钮将数据粘贴到对话框中
- 将 *.csv 文件拖放到对话框上
- 为数据指定适当的单位。应力可采用 MPa 或 psi 进行输入，应变可按 % 应变或无单位进行输入，温度可采用开尔文温度、摄氏度或华氏度进行输入，而角度可采用弧度或度进行输入。
- 单击“图形数据”可查看将在结构分析中使用的理想化曲线。有关可视化功能的详细信息，请参见“图形数据”部分。
- 单击“确定”以返回到“材料”选项卡。
数据要求
Advanced Material Exchange 仅支持角度为 0、45 和 90 度的数据条目。每个角度的数据必须至少包含 15 个数据点，并且至少有一个点在材料的弹性范围内。科学格式不受支持。所有数据都必须采用十进制格式。
非线性数据应采用以下顺序：应力、应变、角度、温度、相对湿度和应变率。数据可以用逗号、分号、冒号或制表符分隔。如果没有为每个列提供数据，可通过使用连续的分隔符将其保留为空。
已填充和未填充材料的非线性数据都必须具有所有六列数据。对于未填充的材料，将忽略角度列。如果您尝试输入的数据列数比要求的少，您将收到错误。请记住，您可以使用连续的分隔符（如果您不知道所有必需的特性）。
在对话框的底部，单击“设置”以选择材料特征化例程。默认情况下，使用多层优化方案。有关多层和单层优化方案的详细信息，请参见《理论手册》的材料特征化部分。单击“添加材料测试信息”以输入有关物理测试过程的详细信息。
图形数据

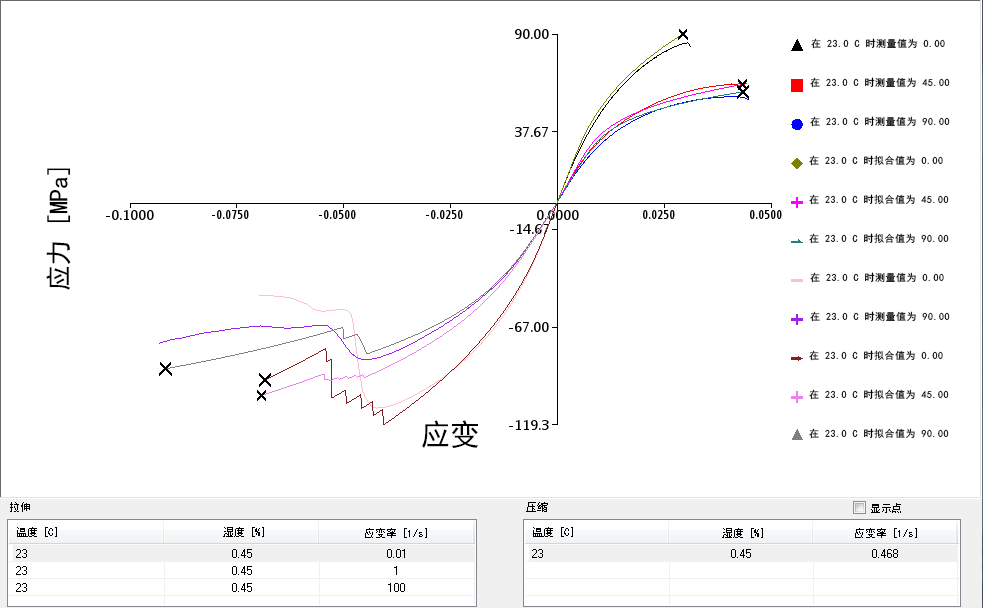

使用“图形数据”按钮可视化测量的数据和 Advanced Material Exchange 生成的理想化数据。这些可视化可用于将材料的理想化表示与测量数据进行比较。如果您具有拉伸和压缩数据，这两个数据集都将显示在该图形上。
如果您已针对多个环境（温度、湿度或应变率）对数据进行特征化，则必须选择要用于分析的环境（一个拉伸，一个压缩）。此时，Advanced Material Exchange 不会在环境之间插值。如果您有多个环境，当您从一个环境切换到下一个环境时，图形将更新。
输入内含旧 Ramberg-Osgood 数据的模型

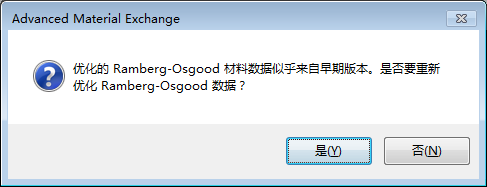

当输入的 Moldflow 模型包含来自以前版本的 Ramberg-Osgood 数据时，您可以选择使用以前保存的应力-应变数据重新优化材料。在输入 Moldflow 和结构模型后，您会看到一条询问您是否要重新优化材料的消息。选择“是”将立即重新优化材料。选择“否”将允许您继续使用现有 Ramberg-Osgood 数据。
