定义载荷

既然我们的模型受约束，我们可以应用其他边界条件来在样板的顶部表面上施加垂直位移。我们选择加载具有位移载荷的样板，因为它带来的失效过程比使用应用力的类似载荷所带来的要更缓和。当此类样板在应用力作用下开始失效时将迅速失效，因为载荷持续增加，但结构承载载荷的能力却在降低。借助位移控制的载荷，可实现在允许较慢的失效速率的结构失效时，样板承载的载荷随之降低。

首先我们需要创建方程约束，以便我们可以轻松确定后期处理过程中的总反作用力。

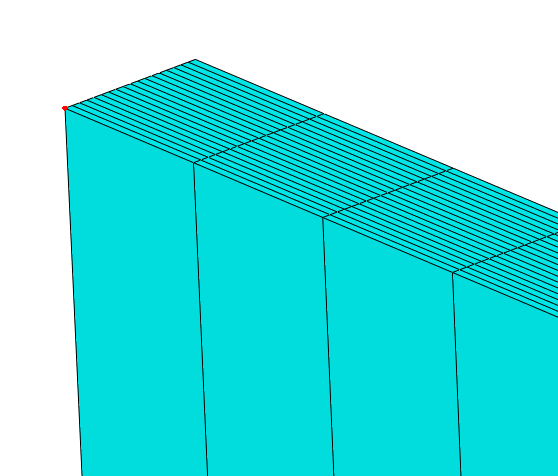

1. 创建名为 Load_Node 的节点集（“工具” > “设定” > “创建”）。选择以下亮显的节点。

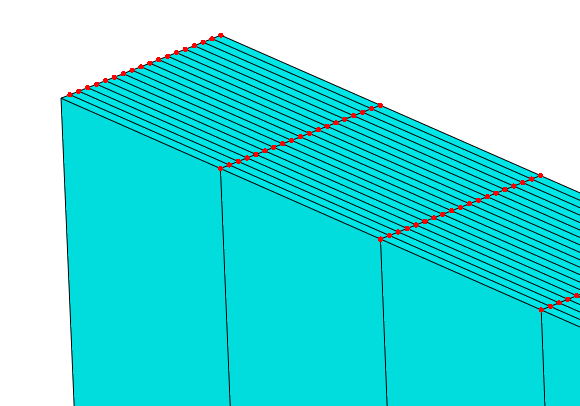

2. 创建名为 Tied_Nodes 的第二个节点集。选择样板顶部表面上的其余节点。

   提示：要快速选择这些节点，请启用“按角度”选项并选择面上的所有节点，然后切换回“逐个”选择模式，并通过按住 Ctrl 键的同时单击 Load_Node，来取消选中它。



3. 切换到交互模块。
4. 若要将 Tied_Nodes Y 方向上的位移限制为 Load_Node，请依次选择 “约束” > “创建”，然后选择“方程”类型。填写“编辑约束”对话框以使其如下所示。



5. 切换到载荷模块，并在名为“位移”的 Load_Step 中创建“位移/旋转”类型边界条件。当系统提示您选择某个区域时，请选择“设置”选项，然后选择 Load_Node 设置。
6. 输入 0.12 作为 U2 的值。
