单向模型 - 大缺口样本

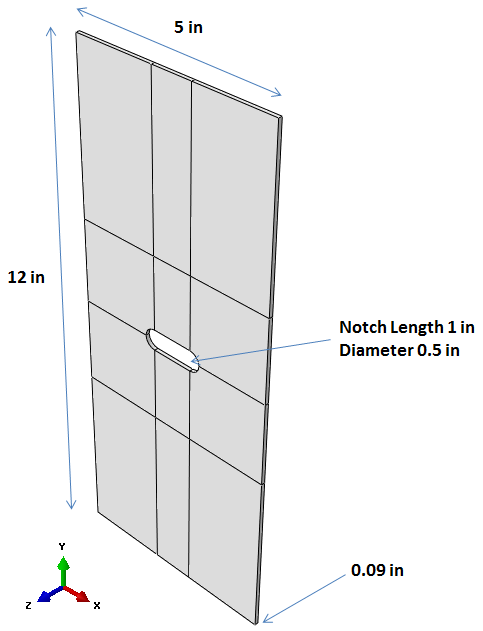

为演示可用于单向复合材料的不同单元删除准则，我们将检查该大缺口样本。样本几何图形和网格已定义，如下所示。

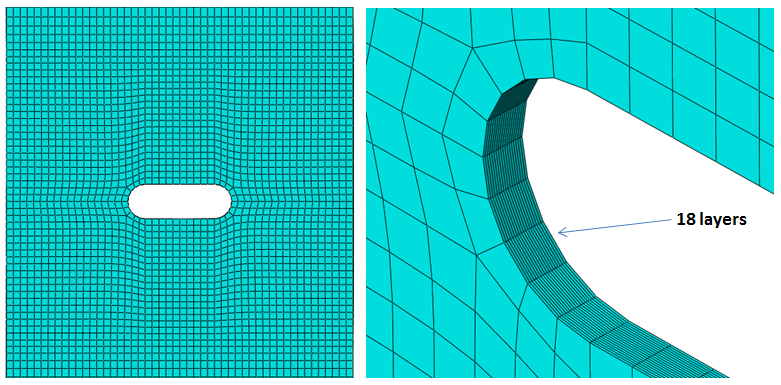

为方便创建更均匀的网格，已对该几何图形进行了划分。网格厚度方向上有 18 个离散层，一个对应于层压板中的一层。此离散单层 (DSL) 方法将允许我们在进行分析过程中从各层中删除单元。网格完全由 C3D8R 单元构成。

我们已为厚度方向上的每个层创建了单元集。这使定义取向和检查本教程后面的结果变得更容易。
