生成载荷-位移图

生成载荷-位移曲线，并将模拟强度与实验强度进行比较。

载荷-位移图通常用作确定结构全局刚度响应的工具。它们特别适用于渐进式失效分析，因为其便于确定结构在失效开始和扩展时的表现方式。要生成载荷-位移图，必须从输出文件中提取数据。

1. 选择“工具” > “数据” > “创建”。在显示的对话框中，选择“ODB 字段输出”选项，然后单击“继续”。
2. 在显示的对话框中，选择位置的“唯一节点”，然后选中“RF2”和“U2”复选框。在“单元/节点”选项卡中，单击“节点设置”，然后选择“LOAD_NODE”。
   注： 由于之前定义了方程约束，只需通过载荷节点就可以轻松确定总反作用力。
3. 单击“保存”。
4. 依次选择“工具” > “XY 数据” > “管理器”。在显示的对话框中，将出现两个数据集。要将此数据写入文件，则必须使用“重命名”按钮对其进行重命名。
5. 重命名数据后，可以通过依次选择“报告” > “XY”将其输出到文本文件。然后，可以使用各种工具（如 Microsoft Office Excel）绘制该数据。

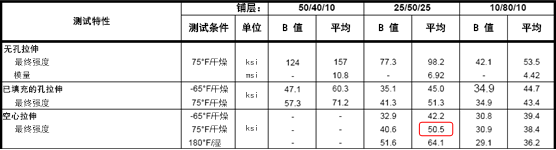

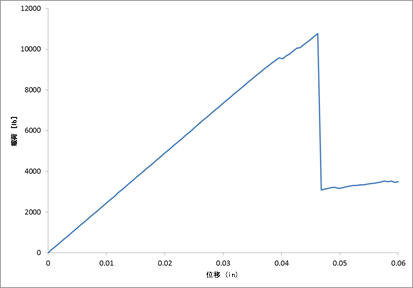

载荷-位移曲线图如下所示。0.0462 位移处刚度的骤降对应于板的彻底失效。模拟的极限载荷为 10,769 lbs，强度为 49.9 ksi。板的实验 [1] 强度为 50.5 ksi，如下表中所示。Helius PFA 预测的极限强度与实验强度仅相差 1.2%。
