查看并解释结果

1. 求解完成后，依次单击“主菜单” > “通用后处理器”。
2. 首先，我们将重点关注复合材料损坏。若要查看 SVAR1 的等值线图，请将 PLESOL, SVAR, 1 键入命令提示中。依次单击“绘制” > “重新绘制”（如果需要）。

   SVAR1 表示材料的损坏状态。对于单向复合材料，SVAR1 可以采用值 1.0（无失效）、2.0（基体失效）和 3.0（纤维失效）。

3. 更改“绘制等值线”设置，以对应于三种复合材料损坏状态。依次单击“PlotCtrls” > “样式” > “等值线” > “非均匀等值线”，并输入 V1 = 1、V2 = 2、V3 = 3。单击“确定”。这将轻松确定成分失效。蓝色单元表示未损坏的复合材料，绿色单元表示基体失效，而红色单元表示纤维失效。
4. 随着更多载荷的应用，逐步完成载荷记录，并记录 SVAR1 的进展（“主菜单” > “通用后处理器” > “读取结果” > “按载荷步”，或使用 SET 命令）。

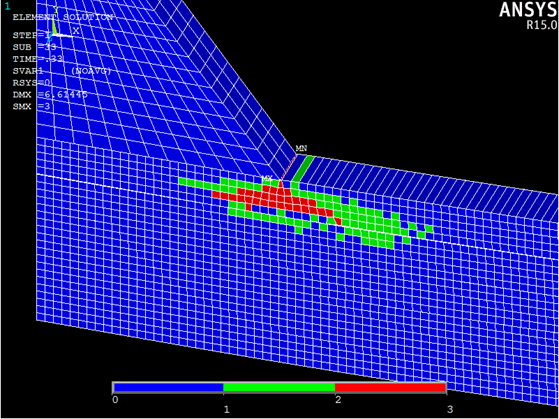

   • 纤维和基体的第一次失效会在步长时间为 0.33 时在 0 度层的顶部组中发生。



5. 现在，我们可以检查粘性层。

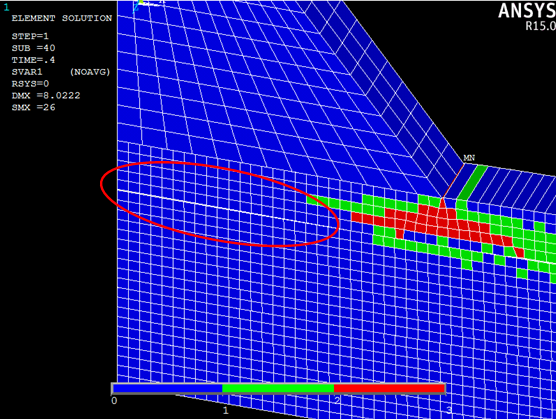

   • 在步长时间为 0.40 时，我们可以清楚地看到，在梁的顶部，0 与 90 度层组之间出现了第一个脱层。

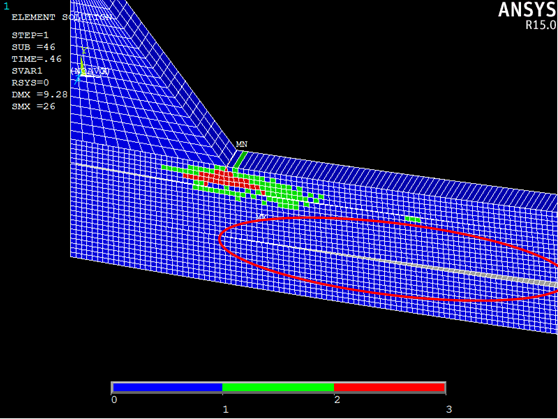

   • 我们看到第二个较大的脱层在步长时间为 0.46 时发生。



有一些求解变量可用于查看粘性材料的结果。特别是用于确定损坏萌生的失效索引 SVAR2 和指示何时会发生刚度完全丢失的损坏变量 SVAR6。若要检查粘性求解变量，最好在视口（“选择” > “图元”）中仅显示粘性单元。有关分析中所使用的求解变量的完整列表，请参见 .mct 文件。
