生成载荷-位移图

载荷 - 位移图常用作确定结构的全局刚度响应的工具。

它们对渐进式失效分析非常有用，因为它们可以用于简单确定在失效开始和进行时结构的行为方式。

1. 依次单击“主菜单” > “TimeHist 后期处理”。
2. 在显示的对话框中，单击“添加数据”图标（绿色加号）。
3. 依次选择“节点求解” > “DOF 求解” > “位移的 Z 分量”。单击“确定”。
4. 在图形窗口中，选择应用垂直位移所在的节点（请参见定义载荷部分）。单击“确定”。
5. 重复步骤 2 到 4，但依次选择“反作用力” > “结构力” > “力的 Y 分量”。

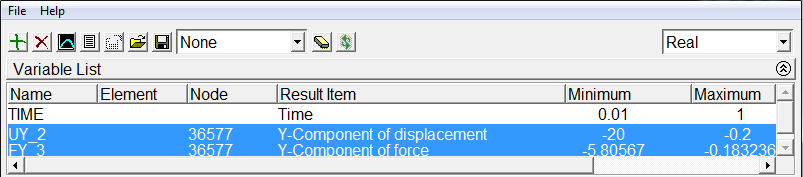

6. 若要绘制反作用力与位移，将 X 轴设置为 UY_2、同时选择“UY_2”和“FY_3”，然后单击 “图形数据”图标。请参考下图。

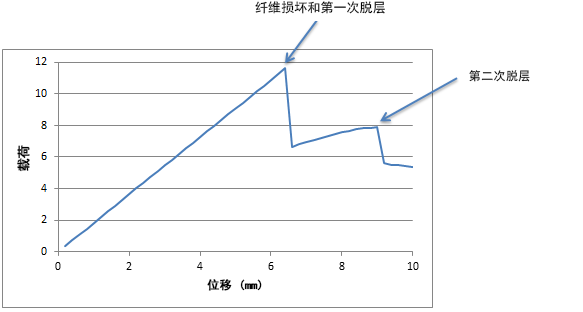

7. 由于我们应用了压缩位移，所以将数据输出到电子表格并绘制象限 I 中的结果可能会更有用。借助载荷-位移图，我们可以轻松地标识全局损坏事件并将它们与之前显示的等值线图一一对应。



   注： 当计算梁的反作用力时，请务必考虑对称。
