使用“创建复合材料”插件添加用户材料

在以下步骤中，我们将从默认 Helius PFA 材料数据库中向模型添加复合材料。我们还将设置控制单元删除的变量。

1. 打开模型 Tutorial_6_UD.cae。该模型可以在此处下载。

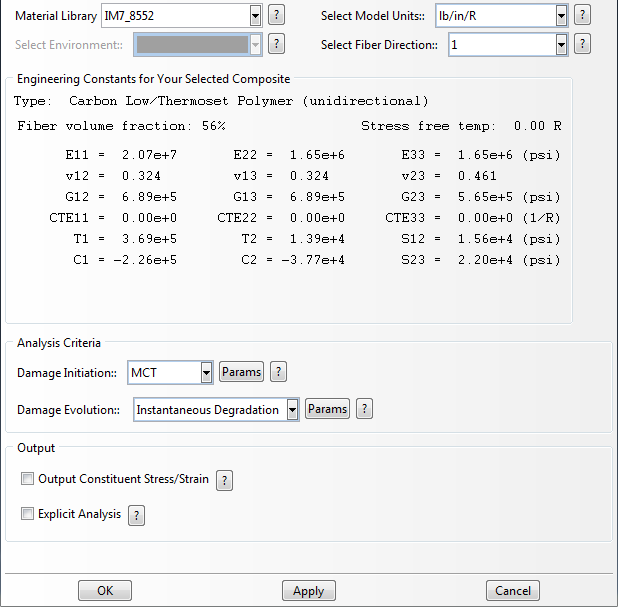

2. 从主工具栏中依次选择“插件” > “Autodesk” > “创建复合材料”
3. 从“材料库”下拉列表中选择“IM7_8552”
4. 从“选择模型单位”下拉列表中选择“lb/in/R”
5. 选择“1”作为纤维方向
6. 单击“确定”

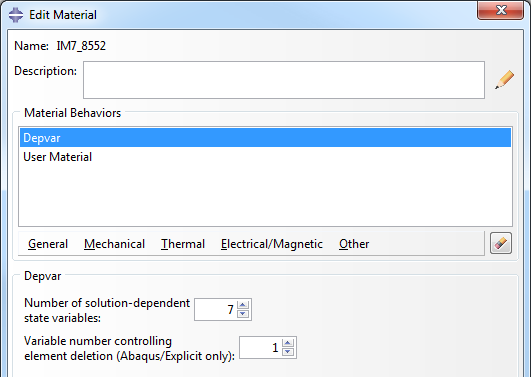

7. 切换到“特性”模块，并从主工具栏中依次选择“材料” > “编辑” > “IM7_8552”
8. 选择 Depvar 后，将控制单元删除的变量数字更改为“1”，然后单击“确定”。



   注： 尽管显示此功能的对话框仅适用于 Abaqus/Explicit，在版本 6.14 或更高版本中也将适用于 Abaqus/Standard。

现在，用户材料已添加到模型，我们需要将其应用到样本几何图形。

1. 创建一个使用 IM7_8552 材料的“实体”、“均匀”截面（“截面” > “创建”）
2. 依次单击“指定” > “截面”、选择整个零件几何图形，然后选择在步骤 2 中创建的截面
3. 单击“确定”
