创建复合铺层

大槽口样本以对称 18 层铺层 [90/0/30/0/60/0/-60/0/-30]_S 为基础构建。在我们可以开始定义个别层的取向前，我们需要创建一个基准坐标系，作为取向的基准。

1. 使用基准 CSYS - 3 点方法创建基准坐标系（“工具” > “基准”），以 0, 0, 0 为原点、0, 1, 0 为 X 轴点，并且 -1, 0, 0 作为 X-Y 平面点。
2. 定义第一层的材料取向（“指定” > “材料取向”)。
3. 使用“集”选项选择要指定的区域。
4. 从可用集列表中选择“Layer_1”，然后单击“继续”。
5. 选择“基准 CSYS 列表”选项，并选择在步骤 1 中创建的基准坐标系单击“确定”。

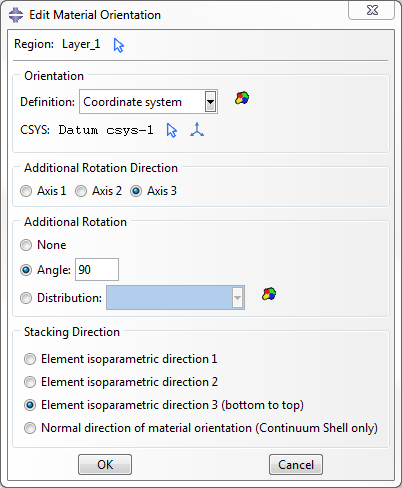

6. 在“编辑材料取向”对话框中，选择“轴 3”，然后指定角度为“90”度并单击“确定”。这会将材料绕坐标系的 Z 轴旋转 90 度。



7. 使用绕 Z 轴的相应旋转为剩余层重复步骤 2-6。
   • Layer_2：0 度
   • Layer_3：30 度
   • Layer_4：0 度
   • Layer_5：60 度
   • Layer_6：0 度
   • Layer_7：-60 度
   • Layer_8：0 度
   • Layer_9：-30 度
   • Layer_10：-30 度
   • Layer_11：0 度
   • Layer_12：-60 度
   • Layer_13：0 度
   • Layer_14：60 度
   • Layer_15：0 度
   • Layer_16：30 度
   • Layer_17：0 度
   • Layer_18：90 度

在视觉上验证每个层的取向是一种好做法。
