生成载荷-位移图

载荷 - 位移图常用作确定结构的全局刚度响应的工具。

它们对渐进式失效分析非常有用，因为它们可以用于简单确定在失效开始和进行时结构的行为方式。要生成载荷-位移图，必须从输出文件中提取数据。

1. 依次选择“工具” > “XY 数据” > “创建”。在显示的对话框中，选择“ODB 字段输出”选项，然后单击“继续”。
2. 在出现的对话框中，选择位置的“唯一节点”，然后选中“RF2”和“U2”复选框。在“单元/节点”选项卡中，单击“节点设置”，然后选择“TOP_LOAD_NODE”。
3. 单击“保存”。
4. 依次选择“工具” > “XY 数据” > “管理器”。在显示的对话框中，将出现两个数据集。要将此数据写入文件，则必须使用“重命名”按钮对其进行重命名。
5. 重命名数据后，可以通过依次选择“报告” > “XY”将其输出到文本文件。

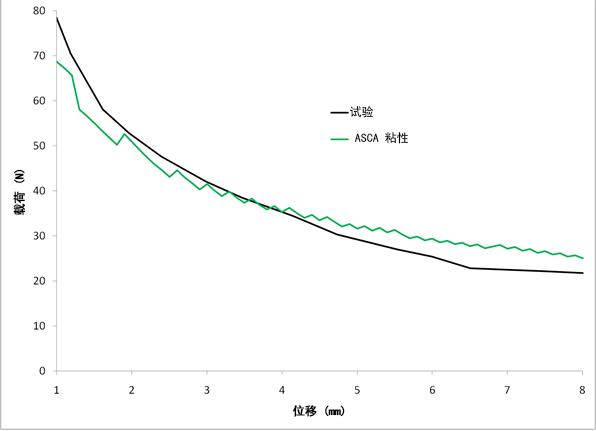

下面提供了反作用力 (RF2) 和位移 (U2) 的比较图。Helius PFA 求解与实验 [1] 图良好匹配。
