查看存储在输出数据库文件中的 Helius PFA 的状态变量输出。
请参考《Helius PFA 用户手册》的附录 D 以获取所有 9 个粘性材料状态变量的定义。
- 作业完成后，从主工具栏依次单击，然后打开 Tutorial_4.odb。这将打开输出数据库文件，然后切换到可视化模块。未变形的柱体将出现在视口中。

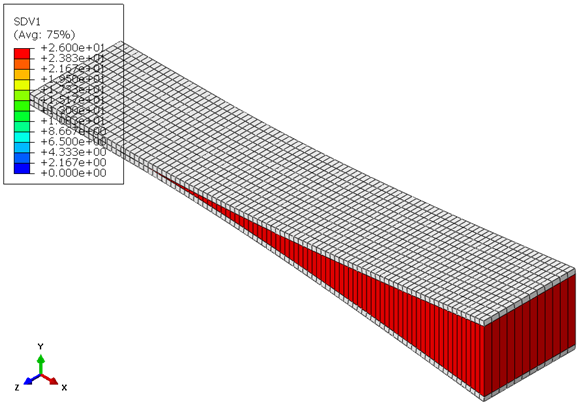

- 若要查看 SDV1，请依次单击主工具栏中的，然后选择输出变量列表中的“SDV1”。时间 = 1.0 时柱体等值线图如下所示。
- 提示：查看粘性单元的结果时，仅显示粘性单元将十分有用。可以使用“显示组”工具（）或使用“显示组布尔”图标
完成此操作。
- 提示：查看粘性单元的结果时，仅显示粘性单元将十分有用。可以使用“显示组”工具（）或使用“显示组布尔”图标
- 浏览整个载荷记录，并留意 SDV1 的进展。
- 请注意，每个失效积分点在一个增量内的范围为未失效 (SDV1=0) 到完全失效 (SDV1=26)。这是强制施加到柱体的极端脱层的简单结果。更复杂的载荷通常会导致 SDV1 值的累进。
- 请注意，每个失效积分点在一个增量内的范围为未失效 (SDV1=0) 到完全失效 (SDV1=26)。这是强制施加到柱体的极端脱层的简单结果。更复杂的载荷通常会导致 SDV1 值的累进。

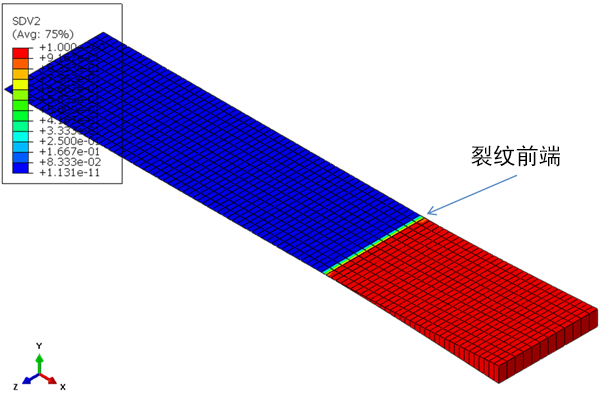

- 绘制 SDV2 并仅显示粘性单元，如下所示。
- 浏览整个载荷记录，并检查扩展的裂纹前端的 SVD2 值。
- 对于失效的积分点，SDV2 = 1。在失效前端（未失效和已失效单元之间的范围），值为 0 < SDV2 < 1。
状态变量 SDV1 表示使用 Helius PFA 粘性材料的粘性单元中每个积分点处的损坏状态。该值是介于 0 和 26 之间的整数。值为 0 表示损坏尚未开始，值为 26 表示积分点处损坏已完全演变。中间值（假设值为 10）表示损坏已开始，而且单元刚度已部分缩减。
状态变量 SDV2 表示每个积分点处的失效索引。它是一个连续变量，其值可介于 0 和 1 之间。值为 0 表示积分点处无应力（或仅法向压缩应力）。值为 1 表示失效萌生准则已满足，并且损坏演变的过程（刚度缩减）已在积分点处开始。中间值（例如 0.50）意味着 50% 的失效萌生准则已满足。
另一个有用的状态变量是 SDV6，称为损坏变量 (D)。SDV6 是介于 0 到 1 之间的连续变量，指示在积分点处出现的损坏量。值 0 对应于具有原始(完全）刚度的未损坏积分点。值 1 对应于完全降级的（零刚度）积分点。
总之，SDV2 可看作对于积分点到失效萌生靠近程度的“失效前”衡量，而 SDV6 可看作对于积分点在失效萌生后到完整刚度缩减靠近程度的“失效后”衡量。
