提交输入文件以供分析

现在可随时通过命令提示，提交输入文件以供分析。

名为 ansys-helius.bat 的批处理文件包含在 Helius PFA 安装中，该文件可简化 Helius PFA 作业的提交。此批处理文件位于计算机上的 Helius PFA 目录中的“bin”文件夹中。下面演示了此批处理文件的使用方法。

1. 打开 Autodesk Helius PFA Command Shell。
   • 此 Command Shell 的快捷方式在产品安装期间就已安装在您的桌面上。
   • 如果已删除快捷方式，该 Command Shell 将命名为 heliuscmd.exe 并位于 Helius PFA 目录的“bin”文件夹中。
2. 通过输入以下内容，将目录更改为输入文件的位置：

   cd [directory address]

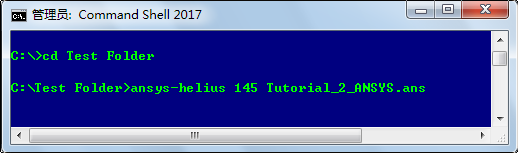

例如，如果输入文件位于“C:\Test Folder”中，请输入“cd C:\Test Folder”，如下所示。

3. 通过输入以下命令（如下所示）提交作业：

   ansys-helius 145 Tutorial_2_ANSYS.ans

在上述示例中，ansys-helius 使用自定义的 ANSYS 可执行文件来调用批处理文件，145 是 ANSYS 的版本（140 和 150 是其他有效选项），而 Tutorial_2_ANSYS.ans 是输入文件的名称。



4. 在有限元求解完成后，查阅教程 1 的“查看和解释结果”部分以检查结果。
   • 要打开结果文件，请启动 ANSYS APDL 并打开 Tutorial_2_ANSYS.db。然后，依次单击“通用后处理器” > “数据和文件选项”，并选择“Tutorial_2_ANSYS.rst”。要读取最后一组结果，请依次单击“通用后处理器” > “读取结果” > “最后一组”。

   注： 要查看大于 11 的 SVAR，则必须通过发出“/GRAPHICS, FULL”命令来关闭电力图形。
