现在，正如我们对大型槽口样本所执行的操作，我们将检查 SDV1 来评估十字形结构中出现的损坏。我们还可以查看在失效传播时如何从我们的模型中删除单元。
回想一下，对于编织材料，SDV1 的范围为 1.0 到 3.0，但介于 1.0 和 3.0 之间的离散值表示不同的损坏状态。有关其他信息，请参见附录 C。
- 作业完成后，从主工具栏中依次单击，然后打开 Tutorial_6_PW_Abaqus.odb 。这将打开输出数据库文件，然后切换到可视化模块。
- 在“字段输出”对话框中，从变量下拉列表中选择 SDV1。
- 调整变形比例因子（），然后在 “变形比例因子”字段中输入值 1。单击“确定”。

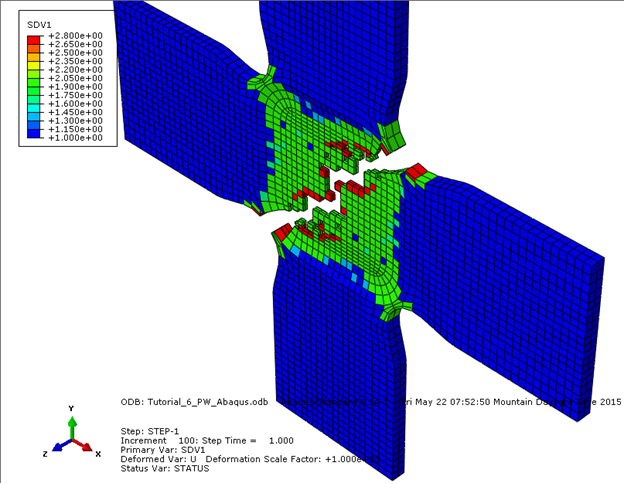

- 默认等值线类型设为“带状”，但“缝合曲面”类型更适用于查看 SDV1。若要从“带状”切换为“缝合曲面”，请从主工具栏依次选择，然后选择“缝合曲面”作为等值线类型。该图应类似于下图。细微差异通常会产生网格变形。
一目了然，我们可以清楚地看到单元删除对此模型造成的影响。删除单元使识别失效非常容易。
如果我们要为此十字形结构样本绘制载荷-位移曲线，我们会看到使用和不使用单元删除的工况具有非常相似的响应。由于在多个增量中，十字形结构中会发生大部分失效，因此这不应该让我们感到惊讶。
当我们有一个其损坏随多个增量逐渐传播的模型时，我们会看到使用和不使用单元删除的响应之间存在较大差异。在这种情况下，在激活单元删除时，这些结果应看起来在实际中更加合理。这特别适用于编织材料，因为很难将这些材料降级为非常低的刚度。回想一下，在删除某个单元之前，它仍提供模型的应变能量，从而影响损坏传播。这可能导致超出预期的较大失效后刚度。
