查看并解释结果

既然现在分析已完成，所以讨论重点将围绕查看并解释结果进行。

查看渐进式疲劳模拟的结果与查看传统 Helius PFA 静态渐进式失效分析的结果非常类似。已为疲劳分析修改了求解相关变量的含义，并且在随附完成分析的 .mct 文件中指定了新含义。请参考《Helius PFA 用户手册》的渐进式失效结果部分和附录 C，获取每个求解相关变量的详细信息。

对于此问题，我们对表示疲劳分析的失效前循环次数最感兴趣。

1. 作业完成后，切换为“结果”选项卡。单击“输出数据库”，然后打开 Tutorial_5_xs.odb。未变形的板将显示在视口中。
2. 在主工具栏中依次选择“选项” > “常用”（或单击“常用选项”按钮），然后在“变形比例因子”字段中输入 1 的值，从而调整变形比例因子。单击“确定”。
3. 依次选择“结果” > “剖面点”。
4. 选择“包络”单选按钮，然后指定最小值准则。单击“确定”。
5. 在“字段输出对话框”菜单中选择 SDV1，查看复合板的损坏状态。我们可以看到板在疲劳步长的增量 16 处已经完全失效。

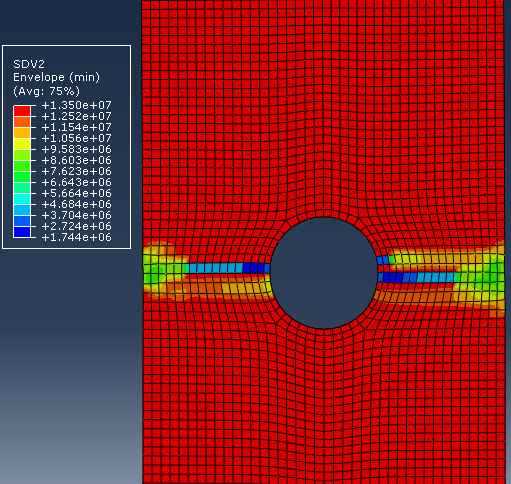

6. 此时切换到 SDV2 来查看引起此损坏所需的最小失效循环数。板应如下所示。

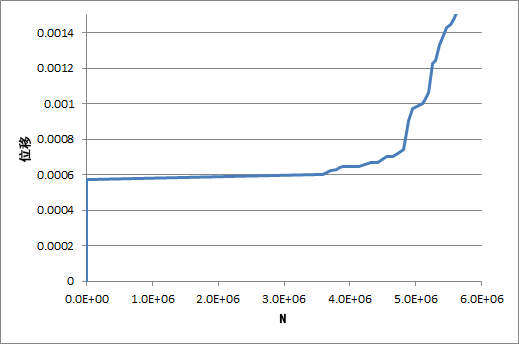

SDV2 图描绘了每个单元失效出现前的循环次数。您还可以将节点位移和失效循环用于模型的未失效区域，以创建如下所视的全局结构失效循环图。

注： 在大约 4.8E+06 次循环后，样本开始过度变形，这表示灾难性的结构失效。
