创建输入文件并运行 xStiff

Helius PFA 使用*用户材料定义（而非*弹性定义）来定义 Abaqus 中的材料。当使用了*用户材料定义时，Abaqus 无法计算某些截面参数，因为计算这些截面参数所需的弹性常量不可用。您必须为分析定义这些参数才能成功运行。

Helius PFA 附带命令行程序 xStiff，该程序用于读取 Abaqus 输入文件，并利用 Helius PFA 材料自动计算和插入降阶积分单元所需的所有无关刚度参数。该辅助程序显著提高了模型构建过程的速度和精度。

在运行 xStiff 前，我们需要根据 Abaqus/CAE 生成输入文件。

1. 切换到“作业”模块。
2. 创建名为 Tutorial_6_UD_Abaqus 的作业（“作业” > “创建”）
3. 从主工具栏中，依次选择“作业” > “写入输入” > “Tutorial_6_UD_Abaqus”
4. 打开 Helius PFA Command Shell，然后将目录更改为 Tutorial_6_UD_Abaqus 文件位置。

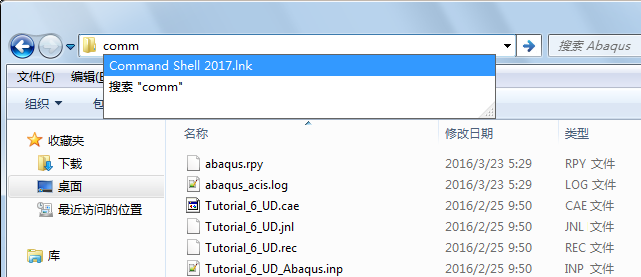

   提示：使用 Windows Explorer 导航到工作目录，并开始键入 Command Shell，然后在“Command Shell 2016.lnk”显示时单击它。这会在相应目录中自动打开 Helius PFA Command Shell。



5. 在 Command Shell 中，输入以下内容：

   >>xstf /i Tutorial_6_UD_Abaqus

6. xStiff 将编写修改的输入文件，并将其重命名为 Tutorial_6_UD_Abaqus_xs.inp。打开新文件，并注意添加了 *Hourglass Stiffness 关键字。
