查看存储在结果文件中的 Helius PFA 的状态变量输出。
请参考《Helius PFA 用户手册》的附录 D 以获取所有 9 个粘性材料状态变量的定义。
- 求解完成后，依次单击“主菜单”>“通用后处理器”。
状态变量 SVAR1 表示使用 Helius PFA 粘性材料的粘性单元中每个积分点处的损坏状态。该值是介于 0 和 26 之间的整数。值为 0 表示损坏尚未开始，值为 26 表示积分点处损坏已完全演变。中间值（假设值为 10）表示损坏已开始，而且单元刚度已部分缩减。

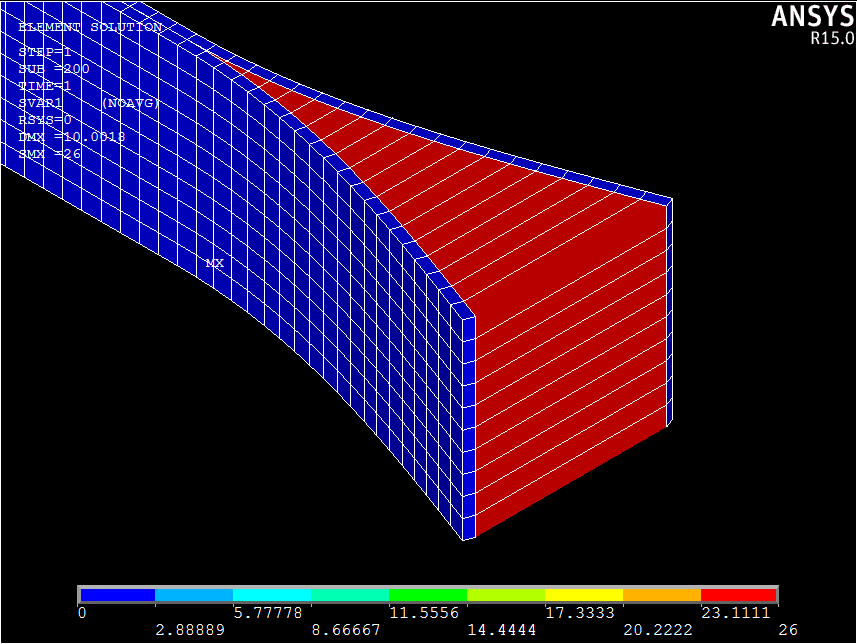

- 若要查看适用于 SVAR1 的单元求解，请将 PLESOL, SVAR, 1 键入命令提示。依次单击“绘制”>“重新绘制”。
- 前进到载荷记录，并记录 SVAR1 进展（“主菜单”>“通用后处理器”>“读取结果”>“按载荷步”，或者使用 SET 命令）。
- 请注意，每个失效的积分点在一个增量期间都会从未失效 (SVAR1 = 0) 发展到完全失效 (SVAR1 = 26)。这是强制施加到柱体的极端脱层的简单结果。更复杂的载荷通常会导致 SVAR1 值增加。
状态变量 SVAR2 表示每个积分点处的失效指数。它是一个连续变量，其值可介于 0 和 1 之间。值为 0 表示积分点处无应力（或仅法向压缩应力）。值为 1 表示失效萌生准则已满足，并且损坏演变的过程（刚度缩减）已在积分点处开始。中间值（例如 0.50）意味着 50% 的失效萌生准则已满足。
- 请注意，每个失效的积分点在一个增量期间都会从未失效 (SVAR1 = 0) 发展到完全失效 (SVAR1 = 26)。这是强制施加到柱体的极端脱层的简单结果。更复杂的载荷通常会导致 SVAR1 值增加。

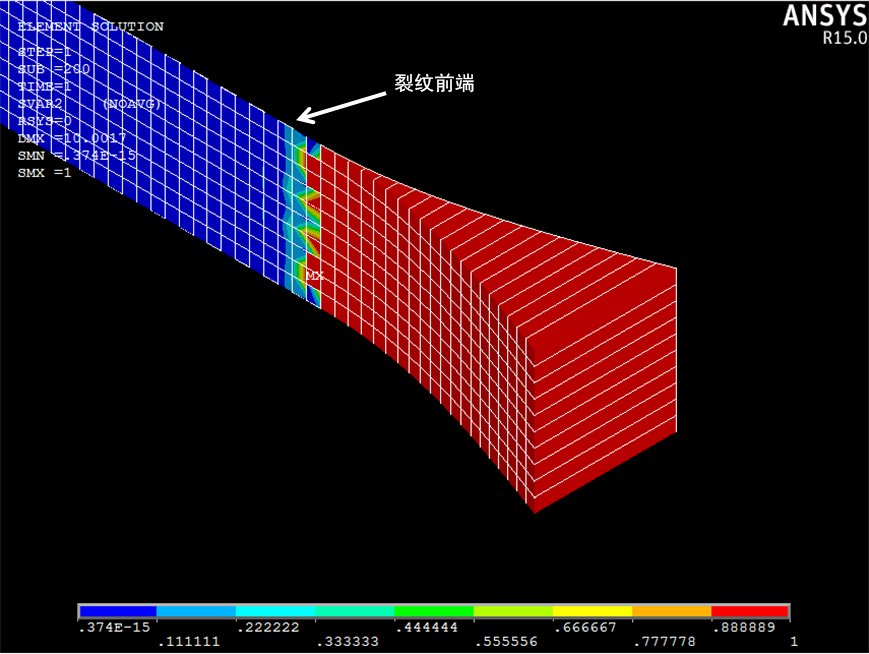

- 仅显示粘性单元（“选择”>“实体”>“单元”>“按特性”>“材料编号 = 102”），并绘制 SVAR2 (PLESOL, SVAR, 2)，如下所示。
- 前进到载荷记录，并检查前进裂纹前端处的 SVAR2 值。 注： 对于失效的积分点，SVAR2 = 1。在失效前端（介于未失效和已失效单元之间），值为 0 < SVAR2 < 1。
另一个有用的状态变量是 SVAR6，该变量称为损坏变量 (D)。SVAR6 是介于 0 和 1 之间的持续变量，指示在积分点处发生的损坏量。值 0 对应于具有原始(完全）刚度的未损坏积分点。值 1 对应于完全降级的（零刚度）积分点。
总之，SVAR2 可以看做是对积分点接近失效萌生程度的“失效前”测量。SVAR6 可以看做是对失效萌生后“积分点”接近完整刚度缩减的“失效后”测量。
有关 PLESOL 命令的其他详细信息，请参见 ANSYS APDL 文档。
