生成载荷-位移图

载荷 - 位移图常用作确定结构的全局刚度响应的工具。

它们对渐进式失效分析非常有用，因为它们可以简单确定在失效开始和进行时结构的行为方式。

1. 依次单击“主菜单”>“TimeHist 后期处理”。
2. 在显示的对话框中，单击“添加数据”图标（绿色加号）。
3. 依次选择“反作用力”>“结构力”>“力的 Z 分量”。单击“确定”。
4. 在图形窗口中，选择两个具有指定位移的节点中的其中一个节点（请参见定义载荷部分）。单击“确定”。
5. 重复步骤 2-4，但依次选择“节点求解”>“DOF 求解”>“位移的 Z 分量”。

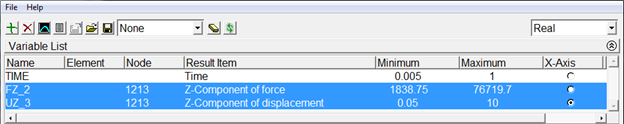

6. 若要绘制反作用力与位移，请将 X 轴设置为 UZ_3、选择 FZ_2，并单击“图形数据”图标。请参考下图。

载荷-位移图如下所示。

在载荷-位移图中，当置换梁时，我们可以看到两个较大的载荷降低。如果您绘制 SVAR1 并且逐个查看载荷，则会看到在载荷降低时几个单元会经历粘性损坏，从而使梁脱层。这会最终减少梁的载荷承载能力。
