关于准备 Inventor 部件作为 BIM 内容

作为 AEC 行业中使用的产品的制造商，您可能希望生产符合 BIM 要求的模型。

BIM 软件（如 Autodesk Revit）的用户希望收到简化的模型以供使用。

Autodesk Inventor 和 Autodesk Configurator 360 (C360) 协同工作以支持您制作与 BIM 兼容的内容以及通过易于使用的 Web 界面来提供该内容。

您可以使用 Autodesk Inventor 来创建足够详细的模型，然后准备用于简化模型的 BIM 表达视图。

您可以使用 C360 将模型发布到 Web，AEC 用户可以在此查看详细模型，对其进行适当配置，然后按照可在 Revit 或其他 BIM 软件中使用的格式下载简化模型。

准备 Inventor 部件

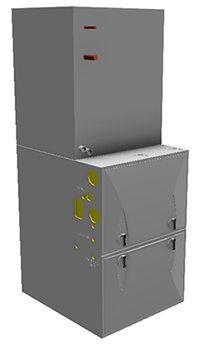

创建一个足够详细、可配置的 Inventor 产品模型。
1. 使用 iLogic 创建规则驱动的模型。iLogic 规则可由参数驱动，并且参数可限制为特定的值或范围。
2. 使用简单的 iLogic“表单”来控制 AEC 用户可见的参数。
  有关 iLogic 的详细信息，请参见：
通过创建仅包含在导出的 BIM 模型中可见的内容的设计视图表达 (DVR)，可以简化模型。这适用于顶级部件和子部件。在每个级别上，应该隐藏下列零部件：
1. 用户（即 Revit 用户、建筑师等）不可见的零部件
2. 表示知识产权的零部件
3. 对视觉呈现没有起到显著作用的零部件，例如紧固件等小零件以及在指示尺寸/功能等方面不需要的其他零件
有关视图表达的详细信息，请参见创建、编辑和恢复视图表达的步骤
从顶级部件开始，对于每个具有 BIM 相关设计视图表达的子部件：
1. 将“选择”优先级设置为“零部件”。
2. 在每个子部件上单击鼠标右键，然后选择“表达”。
3. 在对话框中，选择为 BIM 模型创建的设计视图表达。
4. 单击“确定”。
5. 将顶级 DVR 重命名为“BIM”。C360 要求将 DVR 命名为“BIM”，因为它使用 DVR 进行导出。尽管仅在顶级部件需要这样做，但为了一致性，您可能需要在子部件中使用相同的名称。
  注：当保存模型时，激活的 DVR 将显示在 C360 中。当导出为 BIM 格式时，将使用 BIM DVR。这样您可以向 AEC 用户呈现详细的模型，但让 AEC 用户可以导出和使用简化的模型。
使用 Inventor BIM 交换环境中的 MEP 编写工具可以添加所需的 BIM 接头。有关详细信息，请参见：
使用“导出建筑零部件”可以：
1. 为您的产品添加 BIM 元数据。Inventor 提供了对下列内容的访问：
  1. 可搜索的 Revit OmniClass 列表，以便您可以用 Revit 术语指定您的产品。
  2. 您可能想要导出的模型特性。
2. 指定模型的方向和插入点。
3. 单击“导出建筑零部件”对话框底部的“应用更改”以保存更改，而不会创建新 BIM 文件。
建议：创建一个名为“RevitFamilyTypeName”的 iProperty。此值将用作 Revit 中的族类型名称。此特性的值可以是静态字符串，也可以使用 iLogic 规则通过编程方式进行指定，使其对于提供的参数值唯一。

上载到 Configurator 360

当该模型可供在 C360 中使用时，在 Inventor 中打开该模型，然后在“Autodesk 360”选项卡上单击“上载到 Configurator 360”。

注： C360 需要 Subscription 维护合约。如果您没有该合约，系统将询问您是否要开始使用试用版。或者，如果另一个用户是 C360 管理员，则可以通过 C360 Web 界面压缩并上载该模型。

有关后续步骤的详细信息，请参见下列 Configurator 360 帮助主题：

使用按需 BIM 内容
配置最终用户模型

OmniClass 是什么？

“构造分类系统（称为 OmniClass™ 或 OCCS）是施工行业的分类系统。OmniClass 在许多应用中都很有用，从组织库材料、产品资料和项目信息到提供电子数据库的分类结构，都可以发挥作用。

有关 OmniClass 的详细信息，请访问 www.omniclass.org
