在渲染层中创建灯光覆盖

灯光编辑器提供了一种在场景中管理灯光的简便方法。将“灯光编辑器”(Light Editor)与“渲染设置”(Render Setup)编辑器结合使用，可以轻松为渲染层创建灯光覆盖。

单击“渲染设置”(Render Setup)编辑器顶部的“灯光”(Lights)选项卡，可打开“灯光编辑器”(Light Editor)。这将打开场景（主）层的“灯光编辑器”(Light Editor)，并列出场景中的所有灯光。有关“灯光编辑器”(Light Editor)的详细信息，请参见在场景中使用“灯光编辑器”(Light Editor)创建、分组和修改灯光。

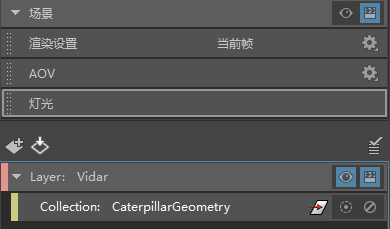

默认情况下，灯光会自动添加到层中。但是，若要在层中为灯光创建覆盖，必须先将“灯光”(Lights)选项卡从“场景”(Scene)设置拖放到层。这样可以显示层的“灯光编辑器”(Light Editor)。

注：

不能将渲染层中的“灯光”(Lights)集合拖放到同一层内的其他集合中。

只能将“灯光”(Lights)集合从一个渲染层剪切、复制并粘贴到另一个渲染层中。无法剪切、复制和粘贴各个灯光覆盖或灯光子集合（有关灯光子集合的详细信息，请参见下文的在层中为灯光创建覆盖）。

显示每个层的灯光编辑器

双击每个层中的“灯光”(Lights)选项卡，打开层的“灯光编辑器”(Light Editor)。若要返回主层（场景）的“灯光编辑器”(Light Editor)，请双击“渲染设置”(Render Setup)编辑器顶部的“灯光”(Lights)选项卡。

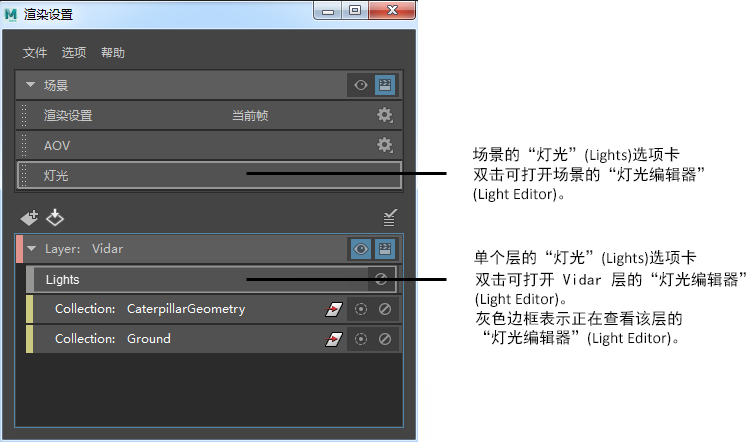

查看特定层（包括场景层）的“灯光编辑器”(Light Editor)时，会显示相应层的“灯光”(Lights)选项卡（带有灰色边界）。

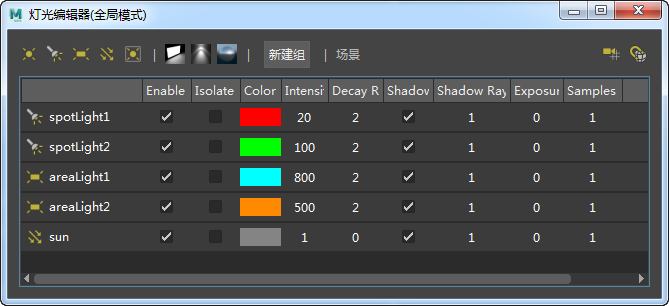

“灯光编辑器”(Light Editor)还指示其处于全局模式还是层模式。此外，窗口的顶部指明了“灯光编辑器”(Light Editor)所属的层：

注：

无论是位于特定层还是场景层中，您随时均可显示场景的“灯光编辑器”(Light Editor)。请参见当前位于其他层中时显示场景的灯光编辑器。

但是，如果将特定层设置为可见，则只能显示该层的“灯光编辑器”(Light Editor)。只要双击特定层的“灯光”(Lights)选项卡，该层将自动设置为可见。

反之亦然。如果已处于层模式中：只要通过单击 图标来切换到其他层，便会显示可见层的灯光编辑器”(Light Editor)。

但是，如果当前处于全局模式中（即：正在显示场景的“灯光编辑器”(Light Editor)），则必须先通过单击渲染层的“灯光”(Lights)选项卡来切换到层模式。现在，当您通过单击 图标切换到其他层时，将显示可见层的灯光编辑器”(Light Editor)。

注： 若要在编辑器中自定义列，请参见在灯光编辑器中自定义灯光的显示。

在层中为灯光创建覆盖

  1. 使用鼠标中键将“灯光”(Lights)选项卡从“渲染设置”(Render Setup)编辑器顶部拖放到渲染层。
  2. 双击层中的“灯光”(Lights)选项卡，打开层的“灯光编辑器”(Light Editor)。
  3. 更改任何值以创建覆盖。

    覆盖值用橙色表示。只要创建了覆盖，便会在“渲染设置”(Render Setup)编辑器中创建一个包含刚才已修改的灯光的集合及其相应覆盖。

    注： 使用此工作流创建的覆盖是绝对覆盖。此外，您还可以创建相对覆盖，并与绝对覆盖结合使用。

在层中为灯光创建相对覆盖

不支持在灯光编辑器中创建相对覆盖。相反，请执行以下步骤创建相对覆盖。

  1. 在层上单击鼠标右键，然后选择“创建集合”(Create Collection)。将要覆盖的灯光添加到集合。

    为此，请从“灯光编辑器”(Light Editor)或“大纲视图”(Outliner)中选择这些灯光，然后在“特性编辑器”(Property Editor)中单击“添加”(Add)。

  2. 选择集合，然后从“添加覆盖”(Add Override)下拉列表中选择“相对”(Relative)。
  3. 使用鼠标中键将属性从灯光形状节点的“属性编辑器”(Attribute Editor)拖放到“特性编辑器”(Property Editor)。

    例如，使用鼠标中键将“强度”(Intensity)从 spotLightShape1 的“属性编辑器”(Attribute Editor)拖放到“特性编辑器”(Property Editor)。

示例

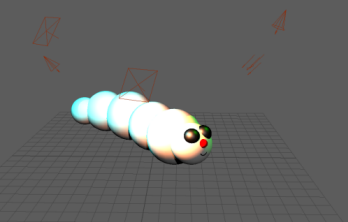

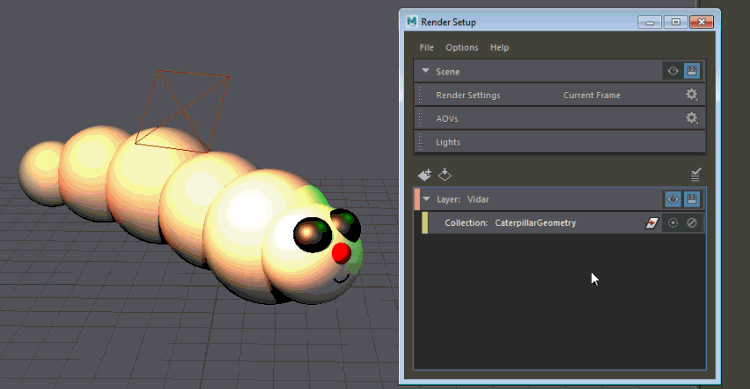

  1. 使用鼠标中键将“灯光”(Lights)选项卡从渲染设置”(Render Setup)编辑器的顶部拖放到 Vidar 层，以便将灯光覆盖添加到层。

  2. 双击 Vidar 层中的“灯光”(Lights)选项卡，打开其“灯光编辑器”(Light Editor)。Vidar 层将自动设置为可见。此外，“灯光编辑器”(Light Editor)还指示“层模式”(Layer Mode)以及“层: Vidar”(Layer: Vidar)，以反映其所表示的层。

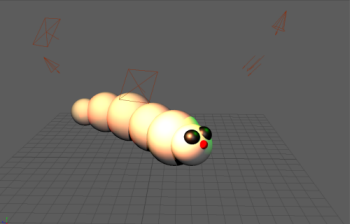

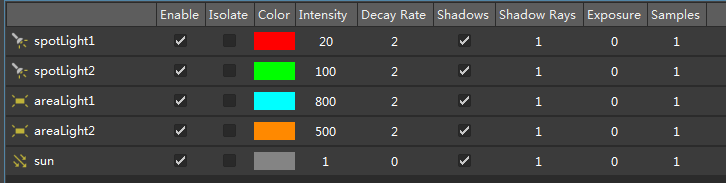

  3. 更改 spotLight1 和 areaLight1 的强度。这些属性在灯光编辑器中显示为橙色，更新的属性将在场景中体现出来。此外，系统还会更改 areaLight1 的颜色。

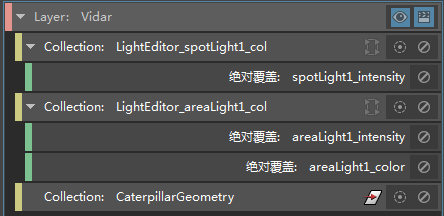

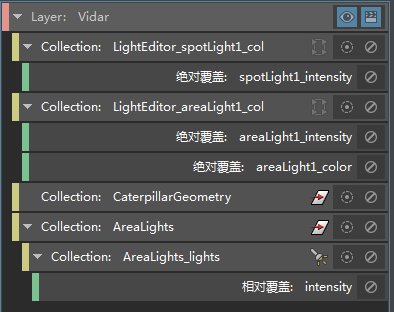

    “渲染设置”(Render Setup)编辑器中将自动创建 LightEditor_spotLight1_col 集合与 LightEditor_areaLight1_col 集合及其相应覆盖。

  4. 在 Vidar 层上单击鼠标右键，然后选择“创建集合”(Create Collection)。在集合的“特性编辑器”(Property Editor)中，输入 areaLight*，可将所有区域光动态包含在集合中。

    将集合重命名为 AreaLights 以便于识别。

  5. 选择 AreaLights 集合，然后从添加覆盖”(Add Override)下拉列表中选择Relative“相对”(Relative)。
  6. 使用鼠标中键将“强度”(Intensity)属性从任一灯光形状节点添加到“特性编辑器”(Property Editor)。

    在“特性编辑器”(Property Editor)中，输入倍增因子；例如，输入 2 即表示用这两个区域光的强度乘以 2。

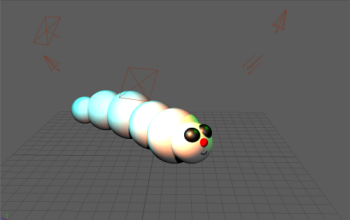

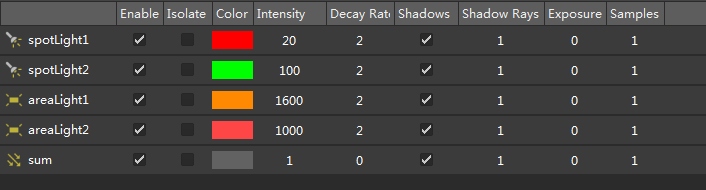

    现在，同时应用绝对覆盖和相对覆盖之后，“灯光编辑器”(Light Editor)将反映强度值。

当前位于其他层中时显示场景的灯光编辑器

单击“渲染设置”(Render Setup)编辑器窗口顶部的“灯光”(Lights)项卡，可显示场景的“灯光编辑器”(Light Editor)。无论是位于场景层还是特定层中，您均可执行此操作。这样，可以在视口中查看特定层的同时编辑全局灯光值。

但是，如果位于特定层中（例如，层 A 设置为可见），则“灯光编辑器”(Light Editor)将显示当前为可见层设置的属性值（包括任何覆盖）。此层上被覆盖的属性显示为橙色，但不可编辑。您不能编辑可见层或场景的这些属性。您可以编辑此层上未被覆盖的属性并针对场景对这些属性进行更改，这些属性始终保持白色。

灯光编辑器中的属性颜色

覆盖属性显示为橙色，动画属性显示为红色。

未应用任何覆盖的属性显示为白色。锁定属性也显示为白色，但无法编辑。

禁用灯光或灯光覆盖

若要禁用覆盖，请单击相应的 按钮。

若要禁用层中的所有灯光，请在层的“灯光”(Lights)选项卡上单击 按钮。

若要禁用特定灯光，请执行以下操作之一：
