手动确定关节局部轴的方向

手动确定关节局部轴的方向

1. 选择要设定其局部旋转轴方向的关节。
2. 选择“显示 > 变换显示 > 局部旋转轴”(Display > Transform Display > Local Rotation Axes)。

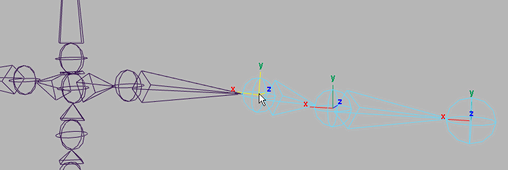

   将显示当前关节的局部旋转轴。

3. 在状态行(工具栏)中单击 来启用“按组件类型选择”(Select by component type)模式，然后在 “选择杂项组件”(Select miscellaneous components)图标上单击鼠标右键 ()，并启用“局部旋转轴”(Local Rotation Axes)。

   现在可以选择关节的局部旋转轴了。

4. 选择局部轴。

5. 请执行下列操作之一：
   • 从工具箱中选择并使用旋转工具（热键：E）。
   • 如果要输入局部轴的精确方向值，可以使用 MEL 命令，如下所示：

     	rotate -r -os 180 0 0;


     该命令会将当前关节的局部轴围绕其 X 轴旋转 180 度。
