型腔重量结果

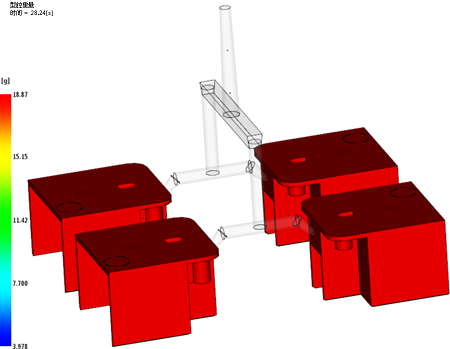

型腔重量结果显示多型腔模具中每个型腔的计算重量。

将为以下网格类型生成此结果：

针对以下成型工艺：

以及用于包括以下内容的分析序列：

使用此结果

在写入结果时，型腔重量结果显示型腔的重量。它可以被制作成动画，并随时间变化。即使模型中仅有一个型腔，结果也将写入。此结果是时间序列结果，在多个时间段写入，因此您还可以创建随时间变化的 XY 图。

对于双层面和中性面模型，该结果将绘制在三角形零件单元或零件柱体上，不包括浇注系统。

对于 3D 模型，型腔重量结果绘制在四面体单元上，因此应为型腔单元指定单元类型“零件 (3D)”。零件镶件或型芯单元不包括在此结果中。浇注系统可以建模为属性类型为“热流道 (3D)”或“冷流道 (3D)”的柱体单元或四面体单元。
