标识用于冷却 (FEM) 重叠注塑的旋转型芯

旋转型芯是旋转的模具型腔。

1. 使用“层”窗格来选择包含旋转型芯 (1) 的模具零部件。
2. 在“模型”窗格中单击鼠标右键，然后选择“特性”。选择“模具镶块(3D)”并单击“确定”。
3. 选择“重叠注塑模具零部件”选项卡，然后将“零部件”选项设置为“旋转零部件”。
4. 将显示“设置...”按钮。单击它，然后指定旋转轴和参照点。
   注： “自动”可将参照点设置为模具的中心。仅当模具完全对称时，才使用该选项。
5. 在“模具镶块(3D)”对话框中单击“确定”。
   注： 在单击“确定”前，请确保固定型腔和旋转型芯具有不同的特性。

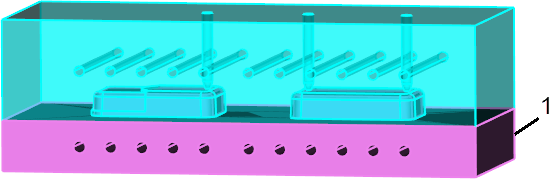

旋转型芯 (1)。
