本部分介绍因 Autodesk Moldflow Insight - Solvers 内已输入几何体的不同格式而引起的情况。
- 原生 CAD 格式
- 原生 CAD 格式是最适合在 Autodesk Moldflow Insight 内使用的格式。
原生 CAD 格式提供有关面和连接的信息，可引导至表面。例如，这些信息会提供对模型的更多控制（相较于 *.iges 或 *.stl），使得网格更佳且更平滑。
但是，必须在使用 CAD 模型时保持谨慎，因为这些格式通常包含许多缺陷。CAD 模型上的任何缺陷都会导致网格划分错误并降低结果精度。
CAD 格式出现的典型缺陷如下：
- 面之间没有连接；
- 弯曲特征上的薄元。

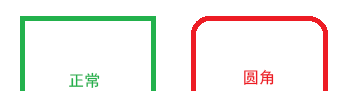

先修复和简化 CAD 几何体，然后再输入它。例如，使用 Autodesk Moldflow CAD Doctor 或 Autodesk SimStudio Tools。请特别注意较小的特征。如果从分析角度认为它们没有用处，则将其删除；或者如果确实需要保留它们，则相应减少或对其执行平滑操作。您还可能会遇到圆角，它们导致节点密度增加。
可以删除圆角来减少单元计数，但这是可选操作。
- IGES 格式
-
*.iges 格式提供有关面的信息，但不提供有关连接或主体的任何信息。其他特定的网格生成器用于 *.iges 模型。
对 *.iges 模型划分网格时的主要目标是为表面网格实现最大质量标准。处理 *.iges 模型时需要考虑三个主参数：
- STL 格式
-
*.stl 文件格式仅提供有关三角形的信息，但不提供有关连接、面、表面或主体的任何信息。为了使用 *.stl 文件优化网格，要使用的主网格参数为“全局网格边长”。
在 Autodesk Moldflow Insight 中使用特定的网格生成器，对 *.stl 模型划分网格。但是，由于输入的特性，要获得良好的质量结果并非易事。
