要运行瞬态冷却分析，除了零件模型外，您还需要具有其关联冷却管道、软管、隔水板等以及任何其他组件（如模具镶件）的模具模型。如果您没有模具模型，可以使用“模具镶块向导”创建一个模型。
使用“模具镶块向导”，您可以将模具镶块生成为区域，或者创建 CAD 模具。在任一情况下，冷却管道和浇注系统都必须用基础曲线来表示，并且零件和镶件必须包括其 CAD 表示，这样它们才可包括到模具网格生成中。
注： 对于用柱体而不是用基础曲线表示的现有浇注系统和冷却管道，将不予以考虑。
注： 四面体单元必须完全封闭在模具表面内。柱体单元可能突出。

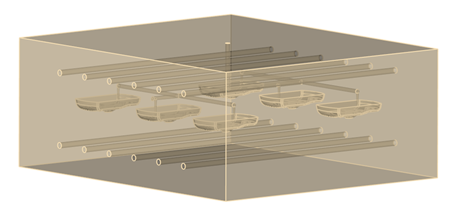

模具镶块作为区域
“模具镶块作为区域”是默认设置。单击
“模具镶块向导”时，将显示一条消息，指示正在将模具镶块生成为区域。检查尺寸并根据需要进行调整，直到您满意为止。随后可以创建 CAD 模具镶块（如果需要）。

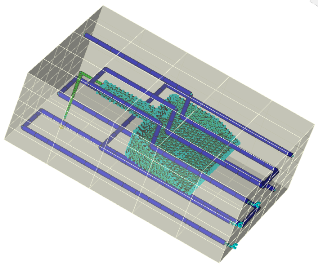

CAD 模具镶块
可以在单个步骤中创建 CAD 模具镶块，也可以创建模具镶块作为区域、确认其符合要求，然后从中创建 CAD 模具。要在单个步骤中生成 CAD 模具，成功与否取决于零件和镶件的干净度。如果 CAD 零件/镶件具有几何体错误，CAD 模具镶块生成很可能由于错误失败，也可能成功。因为零件/镶件不具有任何几何错误很重要，所以 CAD 模具镶块生成不设为默认选项。
