使用“拉伸”工具

“拉伸”命令可将所选的三角形移动到新位置。它还可以通过三角形的线性管将置换三角形连接到网格的其余部分。使用此工具可创建形体或新实体。

要访问此面板，请单击 （“网格”选项卡 > “网格编辑”面板 > “高级” > “拉伸”）。

1. 单击 （“网格”选项卡 > “选择”面板 > “选择面向着屏幕的实体”）仅拉伸模型的一侧。
2. 单击“选择基准三角形”，并选择要基于其原始位置应用拉伸距离的表面网格单元。沿表面平均法线方向应用该距离。所有三角形将朝一个方向移动。
3. 单击“距原始位置的距离”，然后输入拉伸距离（垂直于表面）。输入正数可以向外移动选定单元，输入负数可以向内移动它们。
4. 单击“应用”。

注： 在对网格做出任何更改后，查看网格以避免意外错误，例如相交。

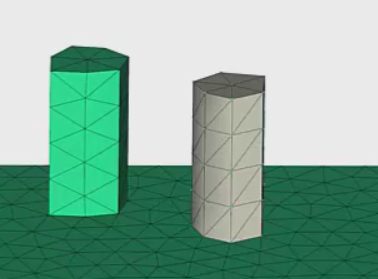

样例
