单元形状

Autodesk Moldflow 分析的准确性取决于划分网格单元的形状。

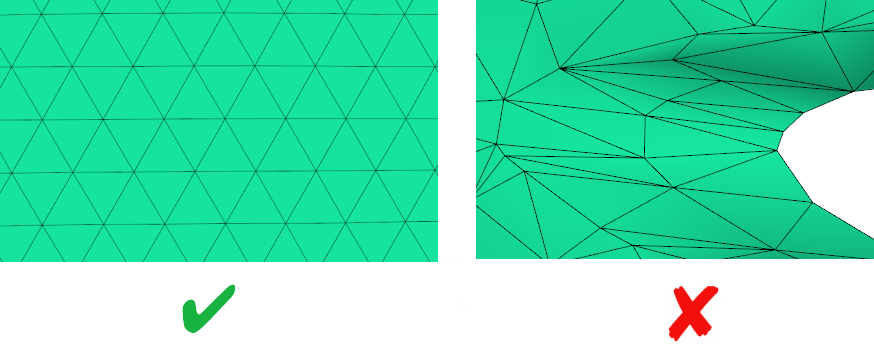

理想情况下，三角形应接近等边三角形。单元的纵横比过高或者质心太近都会影响计算的准确性。

诊断

直接观察自己的模型，或者使用“纵横比诊断”工具检测单元形状是否有问题。

方案

高纵横比和质心太近错误通常是由于非常小的特征、薄元或圆角所致。

• 如果导致缺陷的特征对于分析而言并非很重要，可删除它们，以便简化模型并使其仍可正常运行。
• 如果您无法简化模型，请使用局部网格密度工具，将局部网格划分参数指定给有缺陷的区域。
