二次注射顺序重叠注塑中的冷却 (FEM) 分析

若要对二次注射顺序重叠注塑运行冷却 (FEM) 分析，则除了模型零部件外，您还需要所有模具零部件。

二次注射顺序重叠注塑的冷却 (FEM) 适用于以下网格类型：

• 3D

对于以下冷却 (FEM) 选项：

• 周期内平均
• 周期内瞬态
• 生产开始

注： 不支持每次迭代都执行流动。

如果正在运行注塑成型模拟，在实现以下两个目的时模具冷却分析必不可少：为冷却系统设计提供数字工具；为后续的填充和保压分析提供热边界条件。在执行二次重叠注塑期间，冷却 (FEM) 分析在预测模具温度时需考虑模具旋转样板的旋转行为。这要求旋转网格并更改热接触。

重叠注塑的冷却分析要求对整个模具布局进行建模，包括

1. 固定样板
2. 旋转样板
3. 第一次注射零部件
4. 重叠注塑零部件
5. 第一个零部件浇注系统（可选）
6. 重叠注塑零部件浇注系统（可选）
7. 第二次注射零部件
8. 第二次注射浇注系统（可选）
9. 固定样板的冷却管道（如果需要）
10. 旋转样板的冷却管道（如果需要）

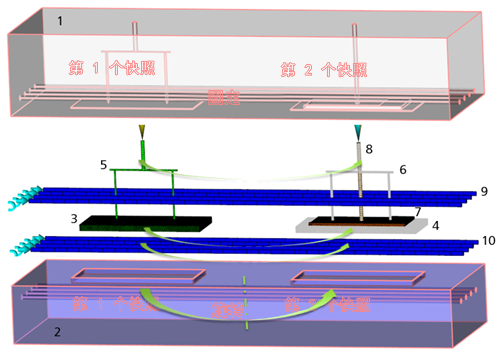

重叠注塑的冷却 (FEM) 分析的模具零部件示例

完成设置后，冷却求解器将同时求解两次注射。在开模阶段，将从第二个注射位置顶出最终零件。模具样板将旋转以将第一次注射零件带到第二个注射位置，之后将开始下一次注射分析。
