网格尺寸

Autodesk Moldflow 分析的准确性在很大程度上取决于模型的所有特征上网格划分单元的正确尺寸。

要满足 Autodesk Moldflow 求解器要求，请务必使最终表面网格满足以下要求：

1. 提供模型几何的精确表示：例如，弯曲特征需要呈现出弯曲效果，
2. 具有适当的局部网格密度：这意味着较小特征上的网格密度更高，而较大特征上的网格密度更低，
3. 不同边长的网格单元之间具有平滑的渐变，

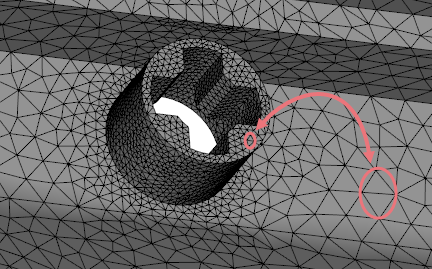

精确的网格大小设置示例

对模型划分网格后，检查模型的任何零部件或特征是否需要其他网格大小。请特别注意：

1. 小特征。
2. 大型薄面。在零件厚度方向上需要足够的网格单元才能精确表示零件几何体。边长尽量小于局部厚度的 2.5 到 3 倍，尤其是在计划最终生成 3D 网格时。
3. 薄圆柱体和薄孔。确保至少由 6 个节点构成周界。
4. 模具镶块的外部边界。通常，针对接触零件和其他内部零部件的模具内部边界定义全局网格边长。另一方面，模具外部面上的边长应该更长，以便节省分析时间。我们建议将外部面上的局部边长设为全局网格边长的 3 到 5 倍。

在标识需要局部网格划分设置的区域后，使用局部网格密度工具调整局部边长和/或弦角以适应特征的几何体。
