使用“压印”工具

使用“压印”命令，可以将某一表面上的节点和三角形与相对表面上的节点和三角形进行匹配。

质量较好的双层面网格一侧上的单元将与相对面上的单元匹配。在编辑网格后，使用“压印”命令可以提高两个面之间的匹配度。也可以使用它来与输入自第三方软件的网格匹配。

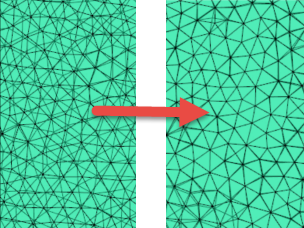

样例

您还可以将弯曲角度较小的非垂直加强筋压印到相对表面上。

注： “压印”仅适用于双层面网格类型。

1. 确保已取消选中 （“网格”选项卡 > “选择”面板 > “选择面向着屏幕的实体”）。

2. 单击 （“网格”选项卡 > “网格编辑”面板 > “高级” > “压印”）。

3. 在对话框的“输入参数”部分中，选择要应用压印的位置：

   • 选择“所有可见三角形”可将更改应用到整个模型，或者
   • 选择“仅在选定区域中”来选择某一特定区域。
4. 单击“选择三角形(包括相反侧)”对话框（如果已禁用），并选择模型上的三角形。
5. 单击“应用”。
