方案日志

每次执行分析时都会生成一个方案日志，该日志由多个描述分析的不同方面的日志组成。方案日志会报告使用的所有输入、遇到的所有警告或错误，并提供填充和保压阶段结束时生成的结果的摘要。

将在方案日志窗口中找到不同的日志选项卡，具体取决于您选择运行的分析序列。

注：默认情况下，详细的分析日志包含在从 Autodesk Moldflow Insight 导出的结果文件中。

提示：若要将信息保存到文本文件，请在“相关日志”选项卡上单击鼠标右键，然后选择“另存为”。

分析日志

标题

此部分包含应用程序的版权详细信息。还会列出序列中执行的所有分析、日期和时间戳以及在初始阶段遇到的所有警告或错误。

分析输入的摘要

为分析指定的所有输入均在此部分中列出。使用此部分可验证输入是否全部正确。将描述以下信息：

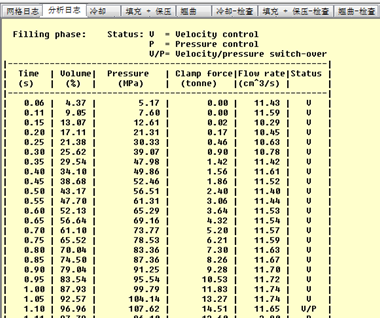

分析进度表

此部分包括一个分析进度表，该表为分析中的每个时间段提供表格结果。在填充阶段，可以查看填充的型腔体积、型腔内的压力、锁模力和流动速率与分析时间的关系。在保压阶段，将报告已保压的型腔随时间变化的百分比。

注：对于注射压缩分析，%体积值取决于模具关闭时型腔的最终厚度。因此，%体积值可以在压力机压缩开始之前超过 100%。

结果摘要

该分析日志部分中报告了不同的结果，具体取决于所选的分析序列。报告结果的示例包括所需的锁模力和推荐的螺杆速度曲线、总体温度、壁剪切应力、冻结层因子、剪切速率、型腔温度结果和体积收缩率结果。

除了“分析日志”外，还有其他在分析过程中创建的日志，其中包括：
