切换到

您可以全局定义网格设置，也可以基于每个零件定义网格设置。使用“切换到”选项，可控制在浏览器的“网格模型”上单击鼠标右键并从关联菜单中选择“编辑”时所显示的对话框。“网格设置”对话框用于全局定义网格。“网格表”对话框用于基于每个零件定义网格设置。

切换到 = 网格设置（全局网格定义）

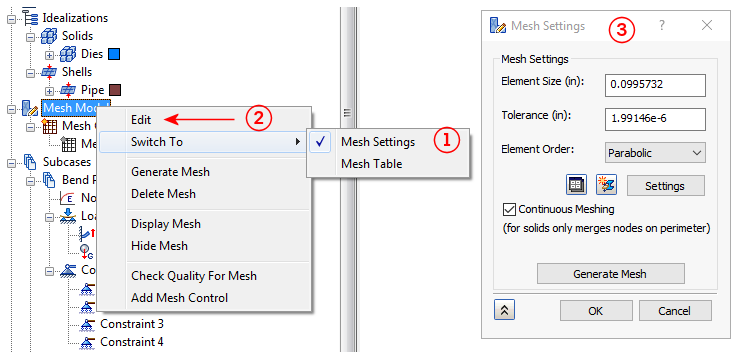

1. 在浏览器的“网格模型”上单击鼠标右键，然后依次单击“切换到”“网格设置”。
2. 现在，当您在“网格模型”上单击鼠标右键并选择“编辑”时...
3. 将显示全局“网格设置”对话框。



注： 无论“切换到”选项如何，您始终都可以通过在“Autodesk Nastran”功能区选项卡的“网格”面板中单击“网格设置”，来访问全局“网格设置”对话框。

有关“网格设置”对话框中可用选项的详细信息，请参见“网格模型 编辑”。

切换到 = 网格表（按零件定义网格）

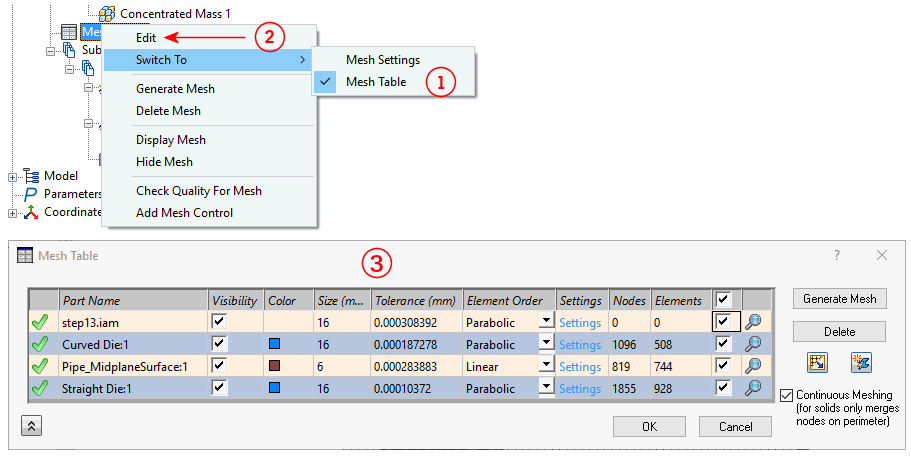

1. 在浏览器的“网格模型”上单击鼠标右键，然后依次单击“切换到”“网格表”。
2. 现在，当您在“网格模型”上单击鼠标右键并选择“编辑”时...
3. 将显示“网格表”对话框。



注： 无论“切换到”选项如何，您始终都可以通过在“Autodesk Nastran”功能区选项卡的“网格”面板中单击“表”，来访问“网格表”对话框。

有关“网格表”对话框中可用选项的详细信息，请参见“网格模型 编辑”。
