管道

管是带内部压力选项且每个节点上具有六个自由度的一维单元。可以选择使用“输入类型”下的“特性输入”、“横截面”或“结构构件”。有关“输入类型”和关联设置的详细信息，请参见线单元特性页。

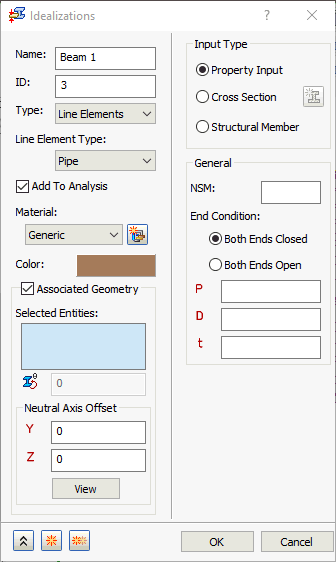

• 如果选择了“特性输入”选项，将出现以下窗体：



  • NSM：为此单元类型定义非结构质量。
  • 结束条件：告知解算器线单元所表示的管道末端的条件：
    • 两端闭合：选择此选项后，管道两端均封闭/闭合。
    • 两端打开：选择此选项后，管道两端都是开放的。
  • P：定义作用于管道内侧的内部压力。
  • D：定义管的直径。
  • t：定义管的厚度。
• 如果选择了“横截面”输入类型，将出现以下窗体：



  • NSM：为此单元类型定义非结构质量。
  • 结束条件：告知解算器线单元所表示的管道末端的条件：
    • 两端闭合：选择此选项后，管道两端均封闭/闭合。
    • 两端打开：选择此选项后，管道两端都是开放的。
  • P：允许用户输入作用于管道内侧的内部压力。
