线单元特性

在“理想化”窗体的“类型”下，选择“线单元”选项。

在“线单元类型”下，可以选择不同类型的线单元：杆、梁和管。

通过本页底部的链接，可访问特定于每种线单元类型的帮助。对两种或三种类型通用的功能将在本页上进行介绍。仅特定于一种类型的功能将在杆、梁或管道子主题上进行介绍。

无论选择哪个线单元类型，“输入类型”部分下都有三个选项：“特性输入”、“横截面”和“结构构件”。

• 关联的几何体：此选项适用于两个“输入类型”选项 -“特性输入”和“横截面”：
  • （特性输入）
  • （横截面）

  对于结构构件，横截面特性由 Inventor 结构件生成器或 SolidWorks 结构构件参数确定。因此，对于结构构件线单元，不显示“关联的几何体”选项。

  当“关联的几何体”选项处于禁用状态时，理想化将应用于整个模型（所有草图实体）。激活此选项可针对零件或部件内的各个草图实体定义唯一“理想化”特性。这些项将在“选择的实体”框中列出。

  • 选择的实体：将显示与输入属性关联的草图曲线。
  • 旋转角度(度) ：允许旋转截面，以便获得适当的截面方向。
  • 中性轴偏移：
    • Y (英寸)：允许截面在单元 Y 方向偏移。
    • Z (英寸)：允许截面在单元 Z 方向偏移。
    • 视图：显示选定线的中性坐标系。X 轴是从线单元的端点 A 到端点 B，Y 轴是横截面的垂直方向。

      必须启用“显示坐标系”选项才能查看此特征。

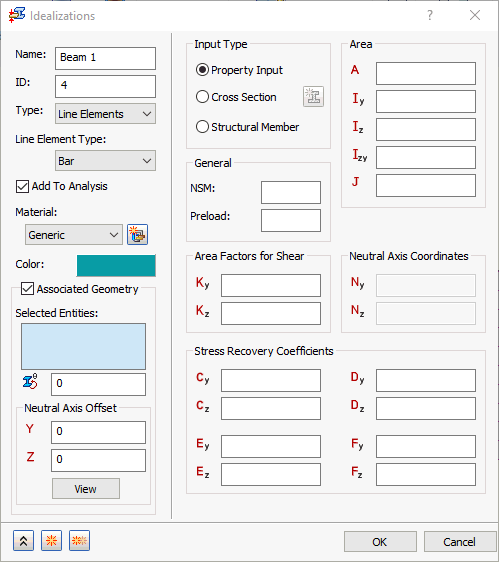

• 属性输入：此选项用于通过输入结构构件属性创建结构构件。



  • NSM：将使用线单元的非结构质量进行计算。
  • 预加载：定义轴向预加载荷值（不用于非线性求解）。
  • 面积：横截面面积。
  • Iz：围绕 Zn 的惯性矩。
  • Iy：围绕 Yn 的惯性矩。
  • Izy：惯性积。
  • J：扭转常量。
  • Kz：Z 方向的剪切因子。
  • Ky：Y 方向的剪切因子。
  • Nz：Z 方向质心与剪切中心的偏移（仅针对梁类型出现）。
  • Ny：Y 方向质心与剪切中心的偏移（仅针对梁类型出现）。
  • Cz：应力恢复点 C 的 Z 坐标。
  • Cy：应力恢复点 C 的 Y 坐标。
  • Dz：应力恢复点 D 的 Z 坐标。
  • Dy：应力恢复点 D 的 Y 坐标。
  • Ez：应力恢复点 E 的 Z 坐标。
  • Ey：应力恢复点 E 的 Y 坐标。
  • Fz：应力恢复点 F 的 Z 坐标。
  • Fy：应力恢复点 F 的 Y 坐标。

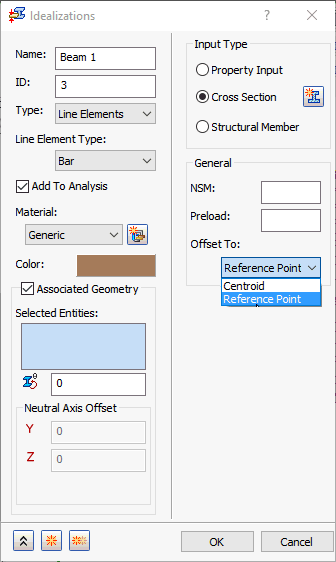

• 横截面：此选项用于根据尺寸和截面模板定义横截面。使用“横截面”选择可以将 1D 单元定义为 PBEAML、PBARL 或 PPIPE。有关详细信息，请参阅《Autodesk Nastran 用户手册》中有关使用 PBEAML、PBARL 和 PPIPE 的重要性的部分。

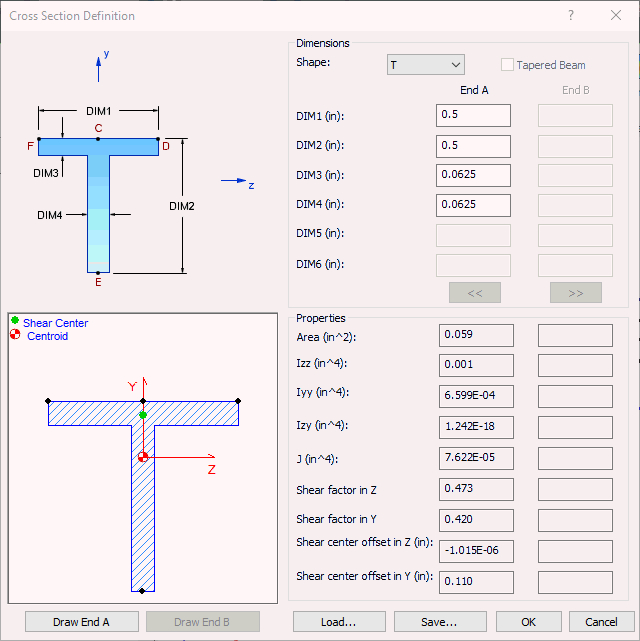

  • 使用 图标可以显示“横截面定义”窗口。可在该窗口中定义梁、杆或管单元的横截面尺寸。



    • 横截面的常规形状通过使用“形状”下拉列表（T、I、Chan 等）来选择。
    • 之后，将根据形状图像填充尺寸。DIM1、DIM2 等。
    • 填充完横截面尺寸后，可使用“绘制末端 A”或“绘制末端 B”按钮，根据尺寸绘制形状。
    • “锥化梁”选项仅在将“单元类型”设定为“梁”时可用。这将允许使用尺寸的“末端 B”列。
    • 如果将“偏移”选项设定为“参考点”，则 和 按钮将变为活动状态。这将激活可以在横截面上移动的参照点，作为梁的偏移位置。（这通常与加强面板一起使用。）
    • 常规横截面信息（“面积”、Izz、Iyy 等）将在横截面已完全定义且有效后，填充在“属性”部分中。
  • NSM：将使用线单元的非结构质量进行计算。
  • 预加载：定义轴向预加载荷值（不用于非线性求解）。
  • 偏移：为“梁”和“杆”定义不同的偏移位置。
    • “梁”有三个选项：“剪切中心”（默认）、“质心”和“参考点”。
    • “杆”有两个选项：“质心”和“参考点”。

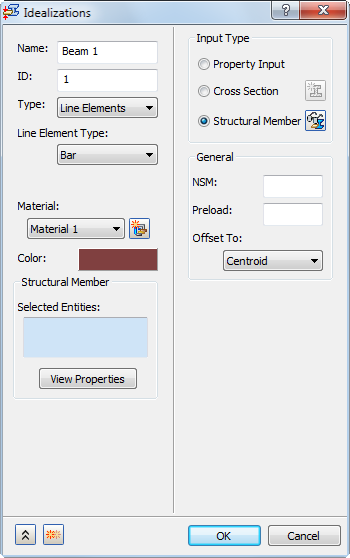

• 结构构件：此选项用于选择现有结构构件。“结构构件”选项用于将一维单元定义为 PBEAM、PBAR 或 PPIPE。有关详细信息，请参见《Autodesk Nastran 用户手册》中有关使用 PBEAML、PBAR 和 PPIPE 的重要性的部分。



  • 图标用于隐藏或显示模型中存在的结构构件。如果结构构件处于显示状态，则此按钮将显示成 （隐藏所有结构构件）。单击此按钮后，结构构件将变为隐藏状态，而该按钮将变为 （显示所有结构构件）。如果必须选择结构构件的端点以应用约束，则此按钮非常有用。

    “理想化”对话框中的此图标仅在 SolidWorks 中且模型具有结构构件时才可见。

  • NSM：将使用线单元的非结构质量进行计算。
  • 预加载：定义轴向预加载荷值（不用于非线性求解）。此选项适用于两个线单元类型选项：“梁”和“杆”。
  • 偏移（仅限 SolidWorks）：为“梁”和“杆”定义不同的偏移位置。
    • “梁”有三个选项：“剪切中心”（默认）、“质心”和“原点”。
    • “杆”有两个选项：“原点”和“质心”。
  • 在“选择的实体”对话框中单击鼠标右键，然后从关联菜单使用以下命令：



    • 删除：从“选择的实体”列表中删除一个或多个选定项。
    • 全部清除：从“选择的实体”列表中删除所有项。
    • 全选（仅限 SolidWorks）：在 SolidWorks 中，单击“全选”可选择模型中的所有结构构件。

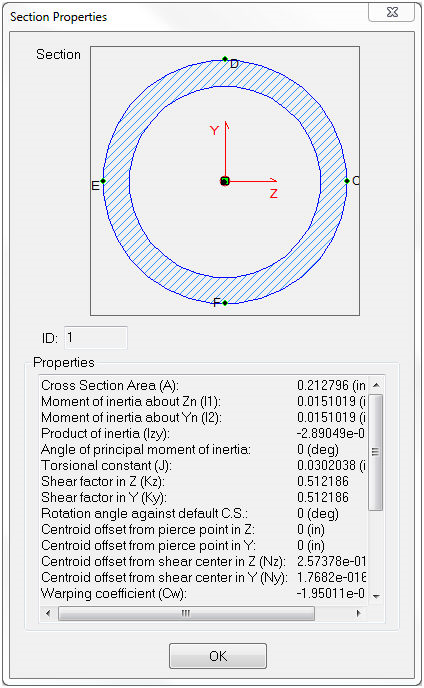

  • 按钮显示“截面特性”窗口。此窗口显示横截面的形状并列出特性。



    • 常规横截面信息（“面积”、Iz、Iy 等）将在选定的结构构件类型的“特性”部分中列出。
    • 在 SolidWorks 中，横截面（角钢、C 型槽钢、管道）的常规形状可使用“焊接件”工具针对结构构件进行定义。

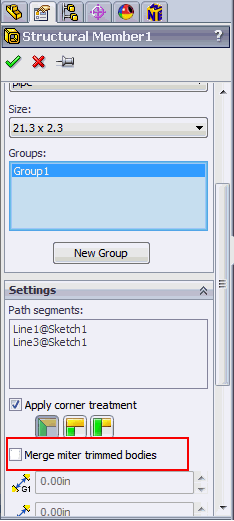

  • 合并斜接修剪主体（仅限 SolidWorks）：此选项在当前版本的 Autodesk Nastran In-CAD 中不受支持。确保未将其选中。



    提示： 对于沿构件长度（非跨度端处）出现的交点，“合并斜接修剪主体”选项不会出现在“结构构件”对话框中。但是，在某些 SolidWorks 版本中，交点的行为可能会与合并实体时的行为相同，从而可防止 Nastran In-CAD 接受杆件，并允许您在“理想化”对话框中选择它。如果您遇到此问题，请按如下步骤修改交点：
    • 激活“焊接间隙”选项。
    • 将间隙值设为零 (0)。
    • 返回到 Autodesk Nastran In-CAD 模型树中的“理想化”对话框，并查看现在是否可以选择杆件。
