杆

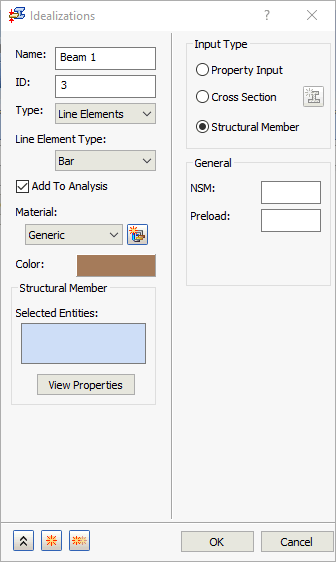

杆是每个节点上具有六个自由度的一维单元。可以选择使用“输入类型”下的“特性输入”、“横截面”或“结构构件”。有关“输入类型”和关联设置的详细信息，请参见线单元特性页。

• NSM：为此单元类型定义非结构质量。
• 预加载：可以输入杆单元的预加载荷值。用于对具有预加载荷的连接进行建模。
• 偏移：允许偏移 1D 杆单元。此下拉列表随杆单元输入类型（“结构构件”、“特性输入”或“横截面”）的变化而变化。它由适用于“横截面”的“质心”和“参考点”选项组成。对于“结构构件”，它由“质心”和“原点”组成。
  • 质心：这是杆单元的默认选项。
  • 参考点：用于定义横截面。可以将参考点指定到横截面上的某位置，然后将横截面偏移到此参考点位置。
  • 原点：使用结构构件横截面的原点作为偏移点。
• 偏移矢量将被视为刚性单元，因此将受到相同的限制。
  • 偏移矢量不会影响热载荷。
  • 不建议在计算微分刚度的求解中指定偏移矢量，因为偏移矢量将保持平行于其原始方向（在大位移效应处于“打开”的情况下，将在屈曲、预应力和非线性分析中计算微分刚度）。

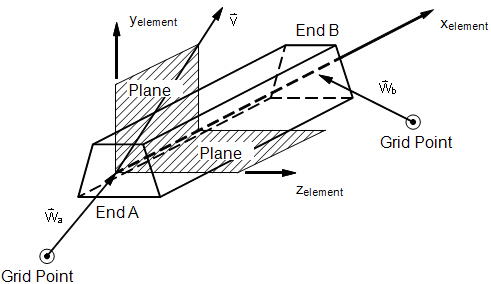

    杆单元几何体

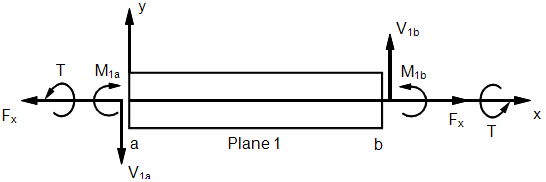

    杆单元内力和力矩（xy 平面）

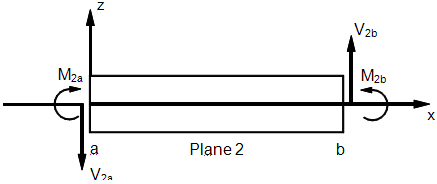

    杆单元内力和力矩（xz 平面）
