添加网格控制

此工具允许您针对选定的顶点、边、面或零件定义局部单元尺寸。您添加的每个网格控制将在浏览器（模型树）中的“网格模型”“网格控制”下方列出。

有两种方式可以访问“网格控制”对话框：

• 在 Autodesk Nastran 功能区选项卡的“网格”面板中单击“网格控制”。
• 在浏览器的“网格模型”上单击鼠标右键，然后单击“添加网格控制”。

顶点数据

以下示例说明了“顶点数据”的用法。

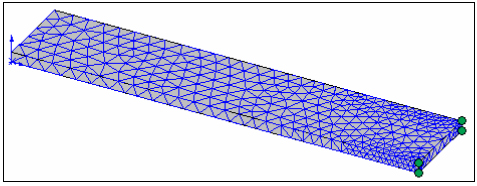

默认网格：

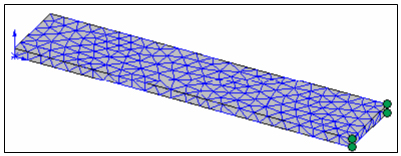

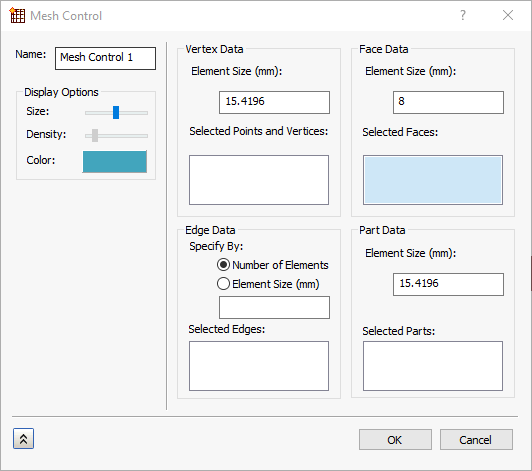

1. 在“网格模型”上单击鼠标右键，然后单击“添加网格控制”。将显示以下对话框：



2. 单击“选择的点和顶点”框以使其处于活动状态。
3. 在上述默认网格图像中，单击用小绿色球体表示的四个顶点。它们将在该框中列出。
4. 指定一个明显小于全局尺寸的局部单元尺寸。
5. 单击“确定”。
6. 生成网格以使局部尺寸生效。细化后的网格大致如下所示：



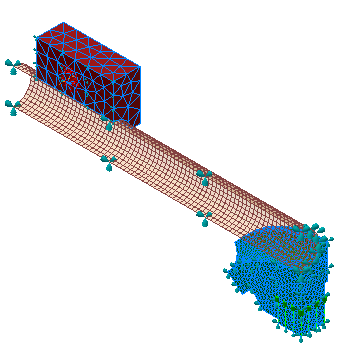

实体选择和局部网格细化技术类似于边、面和零件，不过有一个例外。您可以按单元尺寸或沿选定边的分割数来指定边细化。

边数据

• 在“指定依据”部分中，选择“单元数”或“单元大小”。
  • 如果您选择“单元数”，则必须输入沿“选定边”所需的“单元数”。当您生成网格时，边长将由您指定的单元数分割，而且生成的单元将沿选定的模型边均匀分布。



  • 如果您选择“单元大小”，则必须输入沿“选定边”所需的单元“长度”。程序将根据需要调整单元大小，以便沿选定边生成的单元数为整数。



面数据

• 指定“选定面”所需的“单元大小”。实际的单元大小由网格生成器调整，以便沿选定模型面生成的单元面数为整数。



零件数据

• 指定“选定零件”所需的“单元大小”。实际的单元大小由网格生成器调整，以便生成的单元数为整数，并适应沿选定部件的各种 CAD 特征大小。



显示选项

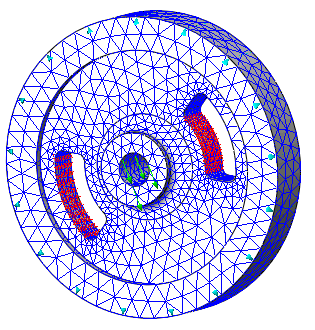

使用“显示选项”部分中的设置，可控制所添加的网格控制的可视表示。

• 大小：更改网格控制表示的大小。
• 密度：控制用于表示网格控制的图示符密度（数量）。
• 颜色：允许选择网格控制表示的颜色。

杂项

• 在“网格控制”对话框中有一个“新建” 按钮，该按钮既可用于接受当前网格控制，也可用于清除对话框以便创建新的网格控制。

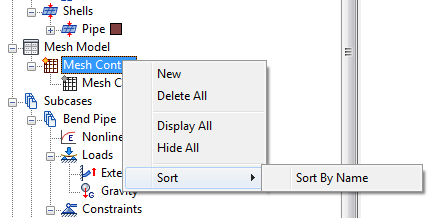

• 在浏览器的“网格控制”上单击鼠标右键，以访问具有以下选项的关联菜单：
