网格模型

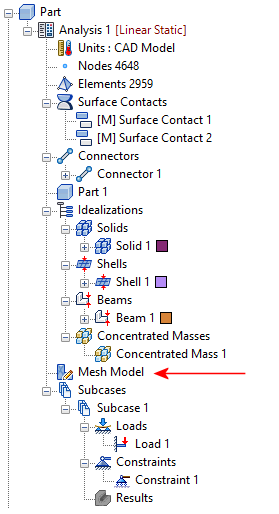

此项将显示在模型树中的“单元”正下方。

“节点”和“单元”将显示在浏览器中的“单位”节点之后。

右键单击“网格模型”。可从关联菜单访问以下选项：

• 编辑
• 切换到
  • 全局网格
  • 网格表
• 生成网格
• 删除网格
• 显示网格
• 隐藏网格
• 检查网格质量
• 添加网格控制

通过本页底部的链接，可了解有关上述每种命令的详细信息。

常规网格划分功能

下表总结了 Nastran In-CAD 网格划分功能，尤其是在混合单元类型方面：

• 相交的草图线段将于交点处自动分割以创建重合节点。此功能将梁单元部件彼此连接，而无需手动分割并与草图构件相交。
• 可将壳和梁结合。当草图线与 CAD 表面边重合时，网格将自动匹配。（* 请参见注释）
• 可直接将壳和实体结合（匹配重合网格）。
• 可直接将实体和梁结合（匹配重合网格）。当草图线与 CAD 表面边重合时，网格将自动匹配。（* 请参见注释）

* 注释：梁单元的连接不会出现在实体或壳单元的中间节点处。当具有中间节点的二次变量可用于实体和壳单元时，将不存在二次梁单元。

有关合并单元类型的详细信息，请参见 Autodesk Nastran In-CAD 中的有限元 页。
