弹簧 (CBUSH) 接头

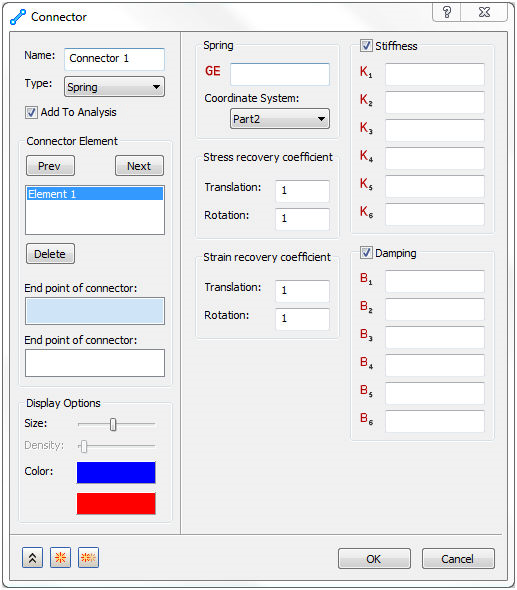

如果在“连接器”窗体的“类型”下选择“弹簧”选项，则会出现以下部分：

• 添加到分析：此复选框会自动将此弹簧连接器放置在树的当前“分析”分支中的“连接器”下。
• 连接器单元：允许在当前“连接器名称”中定义多个弹簧单元。
  • 选择连接器的两个端点。

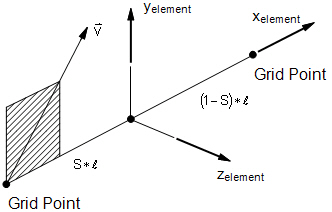

    弹簧单元坐标系



    偏移 S1、S2、S3 的弹簧单元定义

• 显示选项：允许编辑弹簧连接器的显示选项。
• GE：当动力学分析中使用了单元阻尼时，定义要使用的单元“阻尼系数”。
• 坐标系：可以创建自定义坐标系来定义方向刚度项。
• 应力/应变恢复系数：如果值与单位值不同，则平移/旋转系数将用作应力和应变恢复系数。它们通常会始终不变。
• 刚度/阻尼：允许指定方向刚度和阻尼值。除非另行指定，否则方向将位于默认零件坐标系中。123 对应平移自由度，456 对应旋转自由度。
